智能人机交互终端

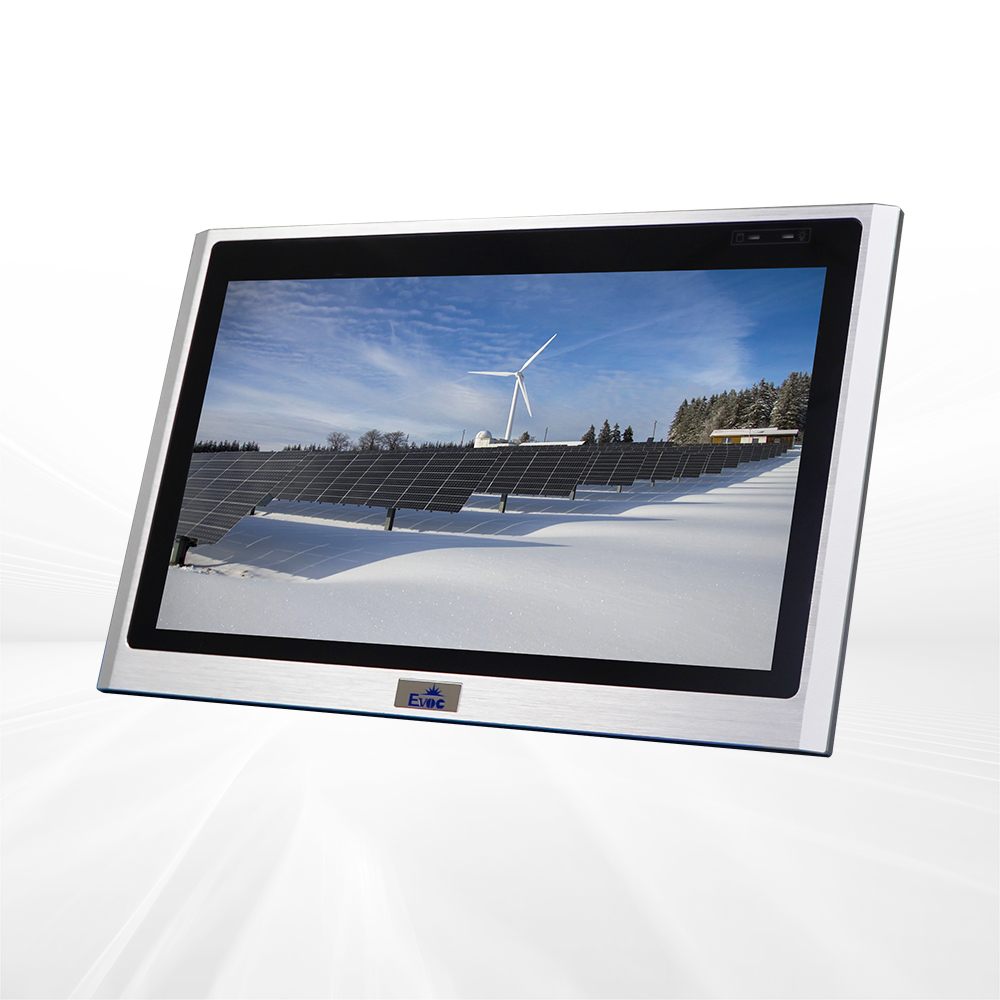

W15E是一款15.6"宽屏工业平板电脑，支持多点触控，集高可靠性和工业美学于一体，诠释了工业电脑在工业设计上的精良质感和科技时尚元素，引领行业智能化升级。支持多种平台，支持Windows 7（64bit）、Windows 10、LINUX(2.6内核)等主流操作系统。
该系列是面向高端MES、综合监控、自动化等领域，主要用于生产线MES，综合监控 (轨道交通，楼宇，电力等)，医疗信息化，单晶炉机，风电等恶劣工业现场控制应用。
| 项目 | 描述 | |
|---|---|---|
| 系统配置 | 处理器 | Intel® Celeron J1900、J6412、X6425E、 、Intel® Core™ 6/7/8代 I3/I5/I7系列及9代Intel® Core™ I3/I5系列，LGA1151，CPU TDP ≤ 65W。 支持12/13代Core™ i9/i7/i5/i3/ Pentium® Gold/Celeron® G系列处理器LGA1700针脚,65W以内的处理器 |
| 芯片组 | 可选H110/C236/H310/Q370/H610E/Q670E | |
| 内存 | BayTrail J1900：支持1个204Pin DDR3L SO-DIMM插槽，最大支持8GB，且 8G DDR3L 内存需双面颗粒。 SkyLake-U： 支持1个260Pin DDR4 SO-DIMM内存插槽,板载4GB,插槽最大支持16GB，整机内存最大支持20GB。 H110/C236/H310/Q370： 支持2个260Pin DDR4 SO-DIMM内存插槽，单个插槽最大支持32GB，整机内存最大支持64GB。 H610E/Q670E：支持2条DDR5 4800MHz SO-DIMM内存插槽，单槽最大支持32G,整机最大支持64GB |
|
| 显示性能 | 屏幕尺寸 | 15.6" TFT LCD 16:9宽屏 |
| 最大分辨率 | 1920x1080 | |
| 亮度 | ≥250cd/m2（裸屏） | |
| 对比度 | 800:1 | |
| 触摸功能 | 触摸方式 | 电容式触摸屏，多点触控 |

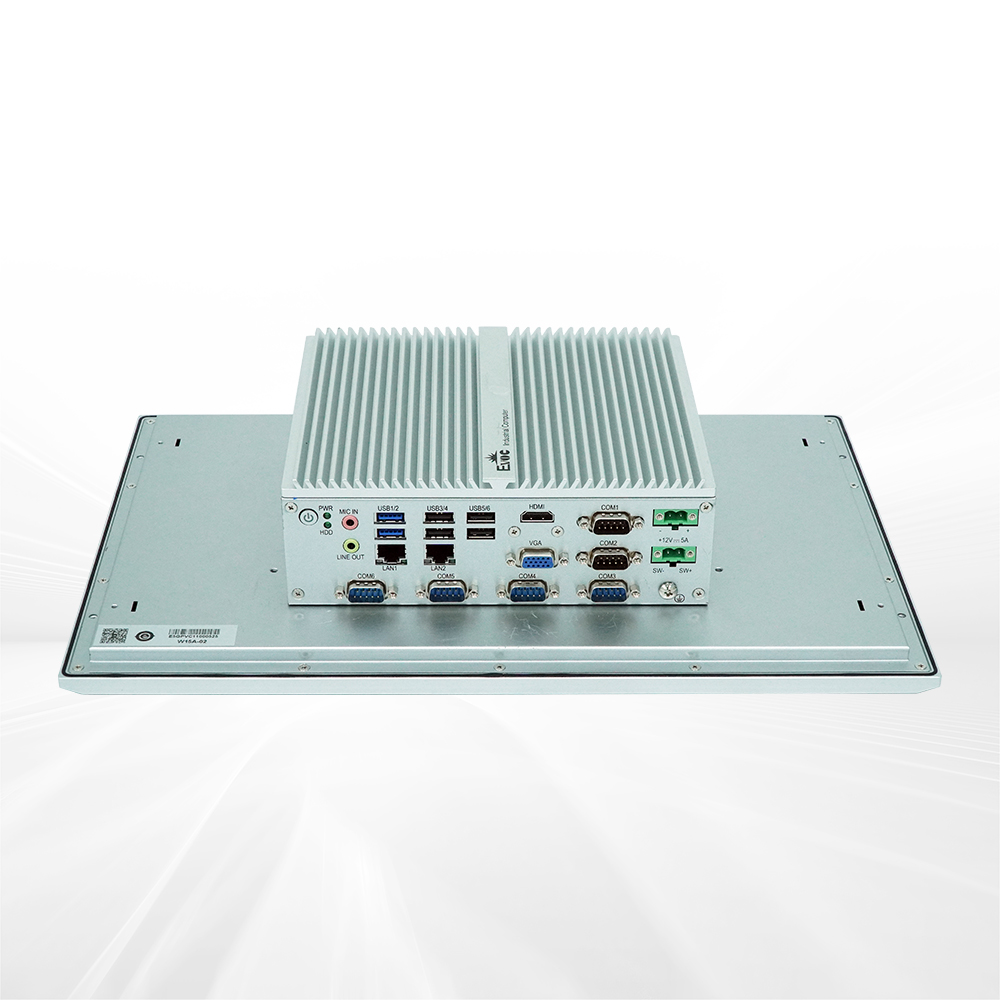

| I/O 接口 | 网口 | J1900/J6412/H110/C236/H310/Q370: 2/4/6个RJ45 10/100/1000Mbps网络接口可选 H610E/Q670E：标配1个RJ45千兆电口+1个2.5G电口，H610E可多选装2个2.5G电口，Q670E可多选装4个2.5G网口 |
| 显示 | BayTrail/H110/H310/Q370：支持VGA、HDMI、DVI-I中任意两显，不支持同时三显 C236:支持VGA、HDMI、DVI-I同时独立三显 H610E/Q670E：支持2个HDMI 2.0, 1个DP1.4，支持同时三显 |
|
| USB | BayTrail ：最大支持1个USB3.0+5个USB2.0接口。 SkyLake-U: 2个USB3.0+2个USB2.0接口。 H110：4个USB3.0+4个USB2.0接口 C236：8个USB3.0。 H310/Q370：4个USB3.0+4个USB2.0接口。 H610E：2个USB3.2 Gen2、1个USB3.2 Gen1接口、5个USB2.0。 Q670E：4个USB3.2 Gen2、4个USB3.2 Gen1接口。 |
|
| COM | 4/5/6个串口可选，COM1~COM6支持RS232/485/422可选（MAX），配扩展箱可达到10个COM口，扩展箱的4个串口为RS-232模式 | |
| GPIO | 1个8路GPIO（1×10凤凰端子） | |
| Audio | 1组Audio接口（支持MIC-IN、LINE-IN、LINE-OUT） | |
| 扩展总线 | 主板集成 | 扩展槽依据具体配置而定 |
| 存储器 | 硬盘 | BayTrail/SkyLake-U：1个SATA 接口。 H110/C236/H310/Q370/H610E/Q670E：2个SATA 接口。 |
| M-SATA/M.2 | BayTrail/SkyLake-U：1个M-SATA插槽。 H110/C236：1个M-SATA插槽，1个M.2 keyM插槽。 H310:：1个M.2 keyB插槽。 Q370/H610E/Q670E： 1个M.2 keyM插槽。 |
|
| 工作环境 | CPU TDP＜35W 搭配HDD，工作温度：0℃~45℃；搭配SSD，工作温度：工作温度：0℃~50℃； 35W≤CPU TDP≤65W 搭配HDD，工作温度：0℃~40℃；搭配SSD，工作温度：工作温度：0℃~50℃； 注意：整机工作环境的空气流速依据具体配置; |
|
| 存储环境 | -20℃～+60℃； 湿度：5%～95%（非凝结状态） |
|

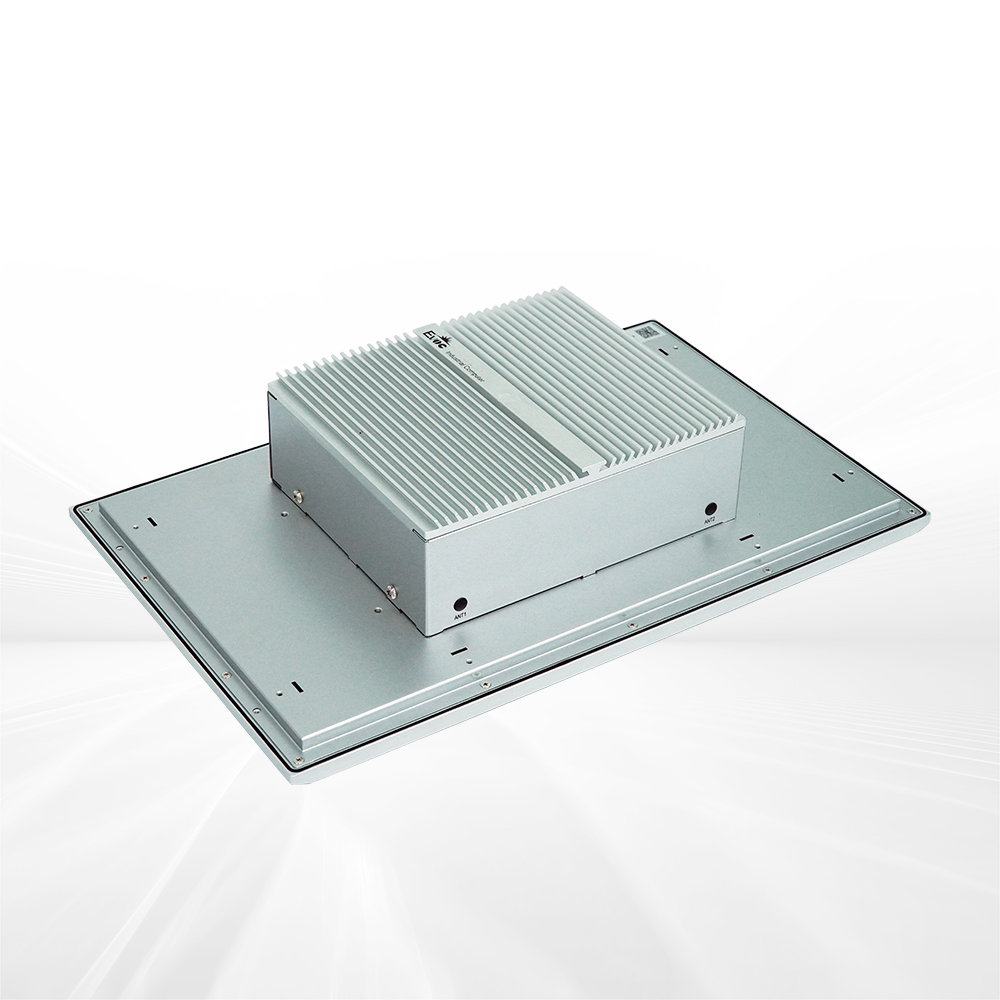

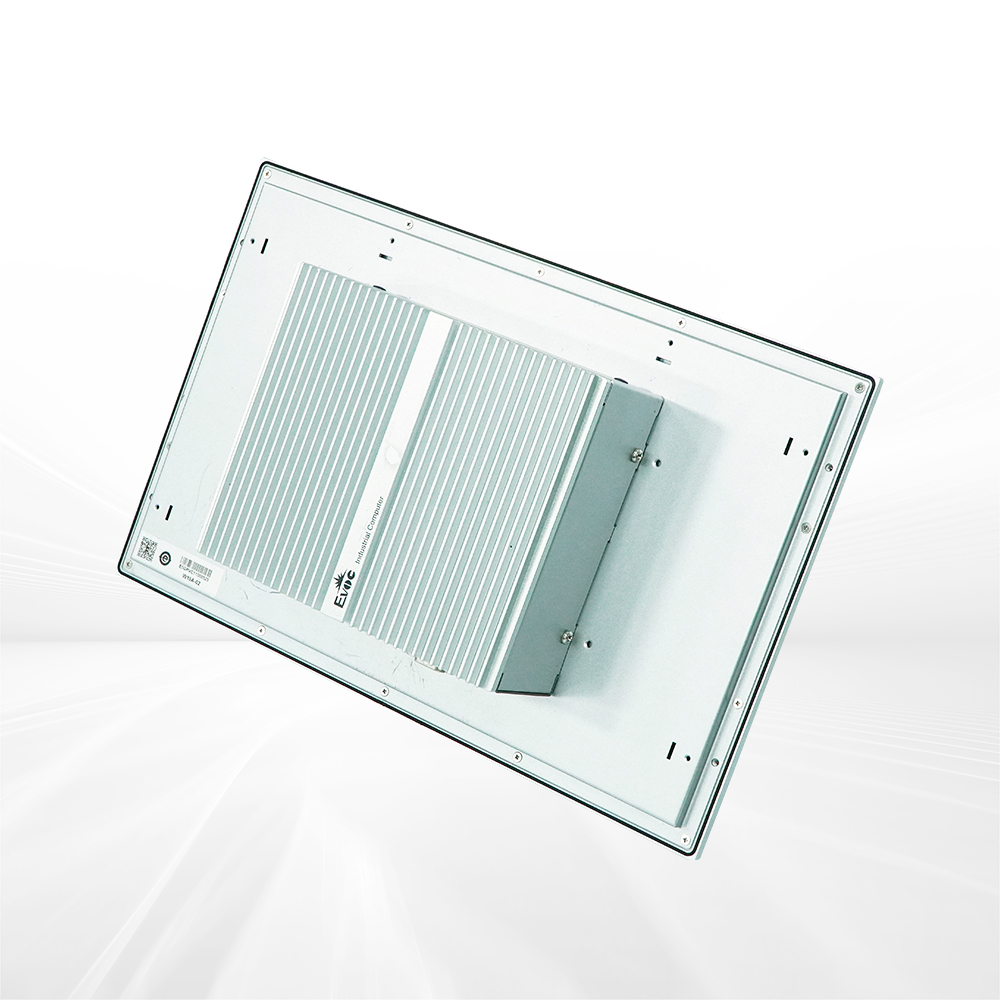

| 安装方式 | 支持嵌入式、VESA标准支撑臂等 | |
| 产品尺寸 | 外形尺寸 | 407mm（W）x259mm(H)(深度尺寸依据具体配置而定) |
| 开孔尺寸 | 384mm（W）x236mm(H) | |
| 电源 | 1个4Pin凤凰端子型电源接口 BayTrail ：1个2Pin凤凰端子型电源接口，1个2Pin凤凰端子型远程开关接口，输入电压依据具体配置。 SkyLake-U/H110/C236/H310/Q370/H610E/Q670E：1个4Pin凤凰端子型电源接口，输入电压依据具体配置 |
|
| 操作系统 | WIN7(64bit)、WIN10、LINUX(2.6 内核) | |
| 名称 | 类型 | 平台 | 版本号 | 更新日期 | 大小 | 下载 |
|---|---|---|---|---|---|---|
| W15E-产品单页 | 全平台 | VOL15.0 | 2025-04-22 | 0.43MB | 下载 𐃯 |
