智能人机交互终端

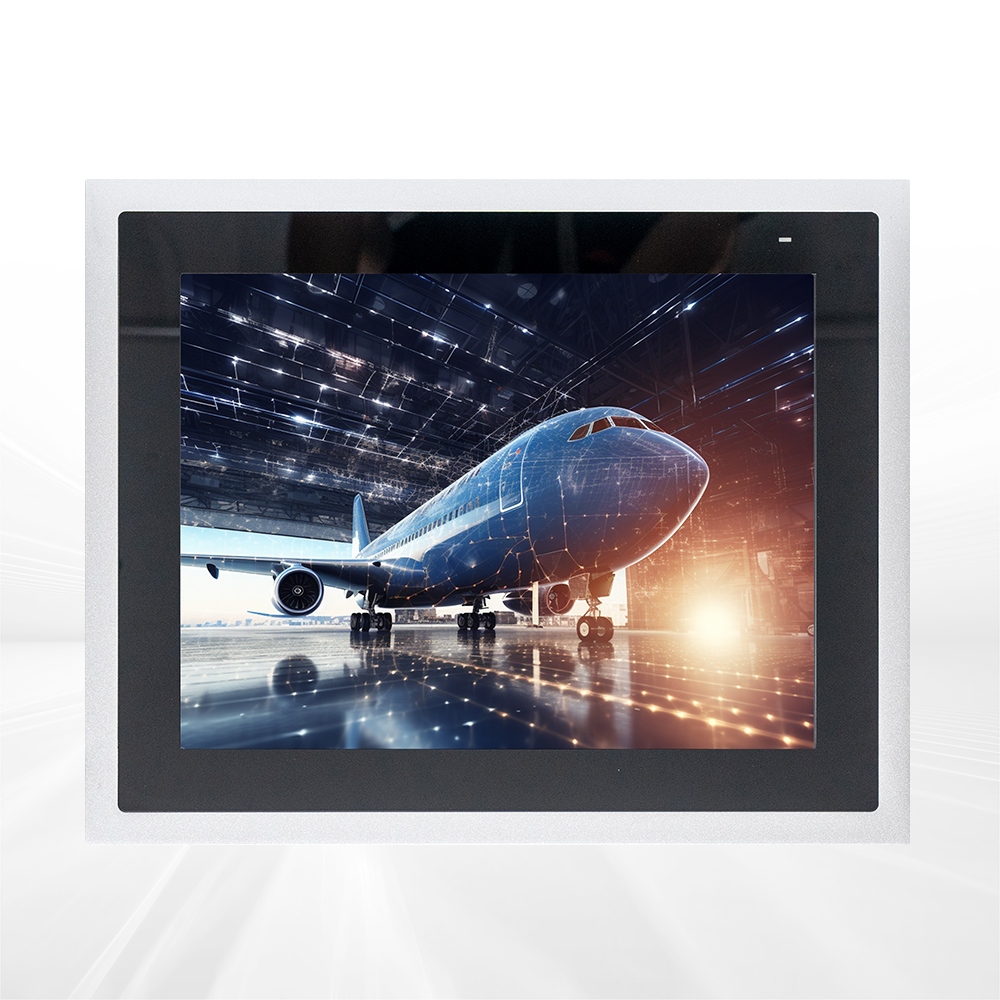

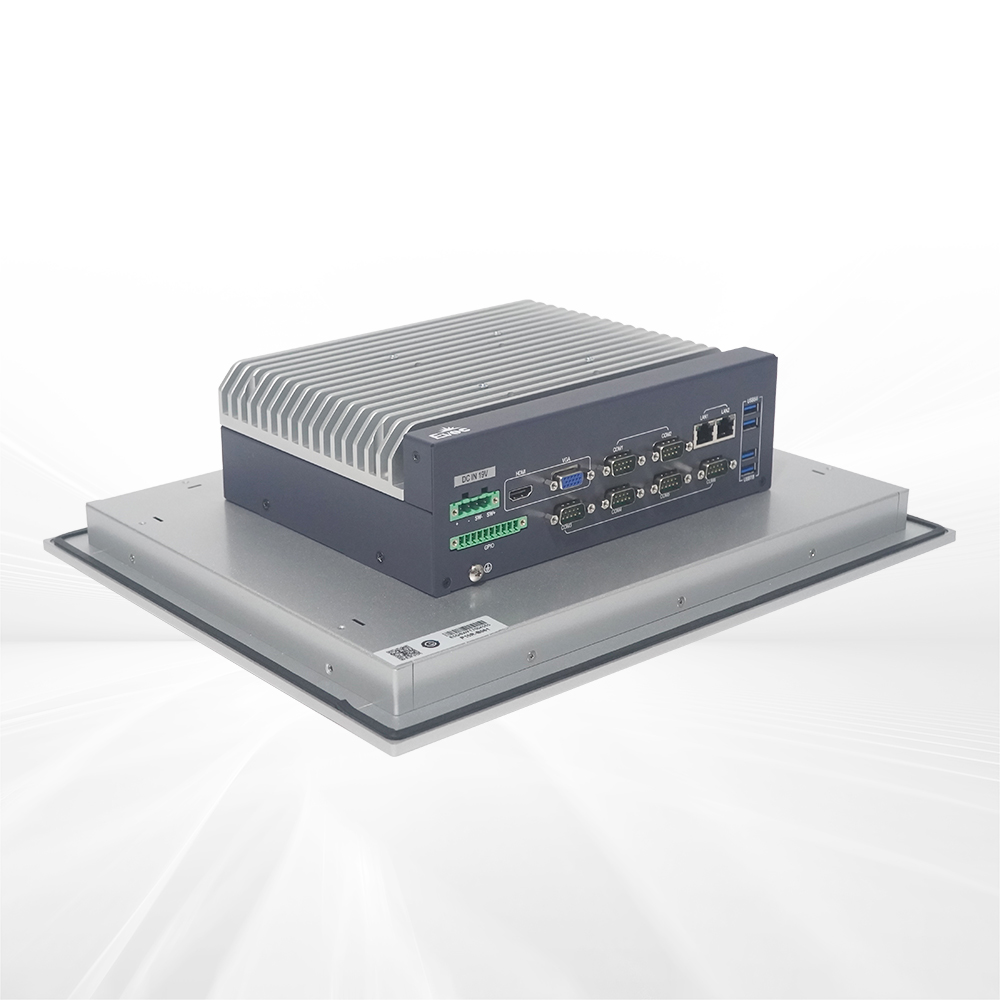

P17是一款17"方屏工业平板一体电脑，前面板支持IP65防护等级，内部采用无风扇模块化设计，支持多种CPU模块，根据不同应用场景，可灵活更换I/O接口和触摸屏类型，满足客户多样化生产应用需求。
P17系列产品主要应用于轨道交通、机器视觉、工业自动化等领域，如盾构隧道掘进机，自动化生产线MES，综合监控（轨道交通，楼宇，电力等），数控机床，单晶炉机，汽配控制等应用场景。
| 项目 | 描述 | |
|---|---|---|
| 系统配置 | 处理器 | Intel® Celeron J1900、J6412、X6425E、Intel® Core™ 6/7/8代 I3/I5/I7系列及9代Intel® Core™ I3/I5系列，LGA1151，CPU TDP ≤ 65W。 支持12/13代Core™ i9/i7/i5/i3/ Pentium® Gold/Celeron® G系列处理器LGA1700针脚,65W以内的处理器 |
| 芯片组 | 可选H110/C236/H310/Q370/H610E/Q670E | |
| 内存 | BayTrail J1900：支持1个204Pin DDR3L SO-DIMM插槽，最大支持8GB，且 8G DDR3L 内存需双面颗粒。 SkyLake-U： 支持1个260Pin DDR4 SO-DIMM内存插槽板载4GB插槽最大支持16GB，整机内存最大支持20GB。 H110/C236/H310/Q370： 支持2个260Pin DDR4 SO-DIMM内存插槽，单个插槽最大支持32GB，整机内存最大支持64GB。 H610E/Q670E：支持2条DDR5 4800MHz SO-DIMM内存插槽，单槽最大支持32G整机最大支持64GB |
|
| 显示性能 | 屏幕尺寸 | 17”TFT LCD 5:4 方屏 |
| 最大分辨率 | 1280×1024 | |
| 亮度 | ≥250cd/m2（裸屏） | |
| 对比度 | 1000：1 | |
| 触摸功能 | 电阻屏，5线电阻屏，单点触控 '电容屏，全平面，10点触控 |
|

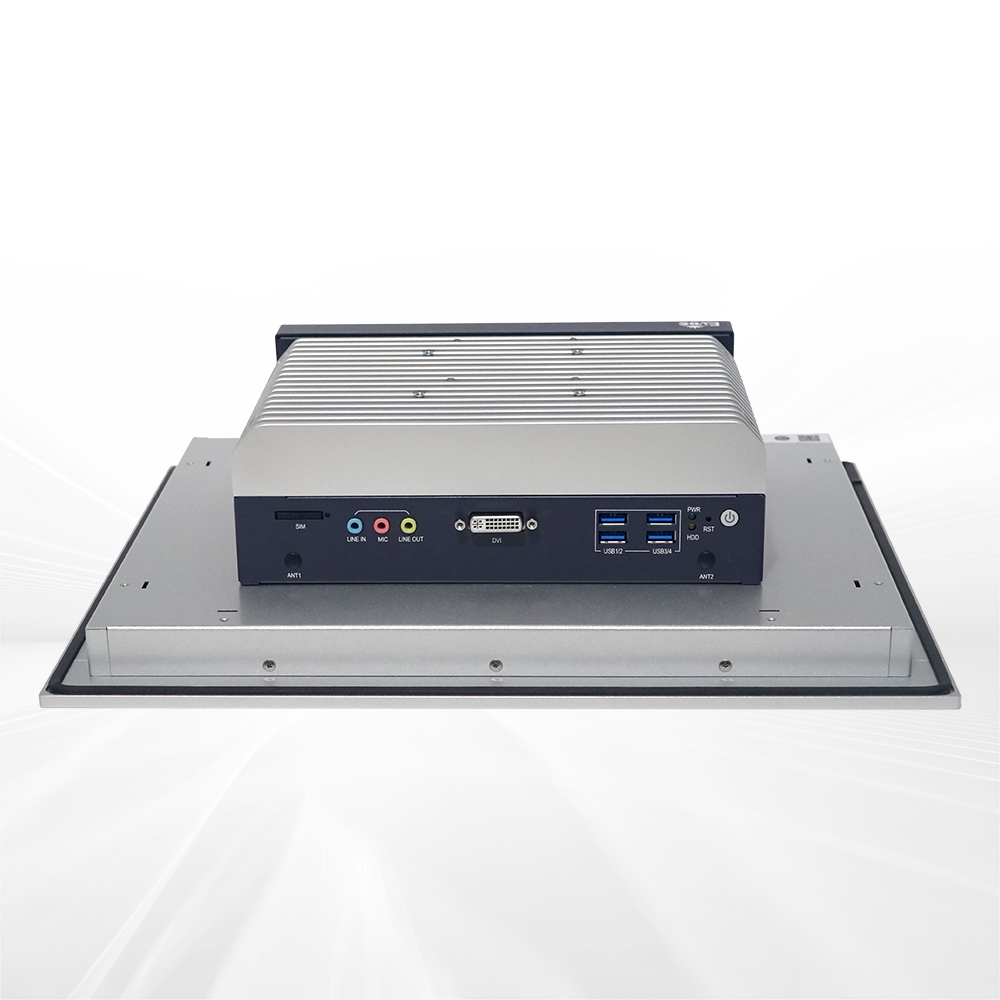

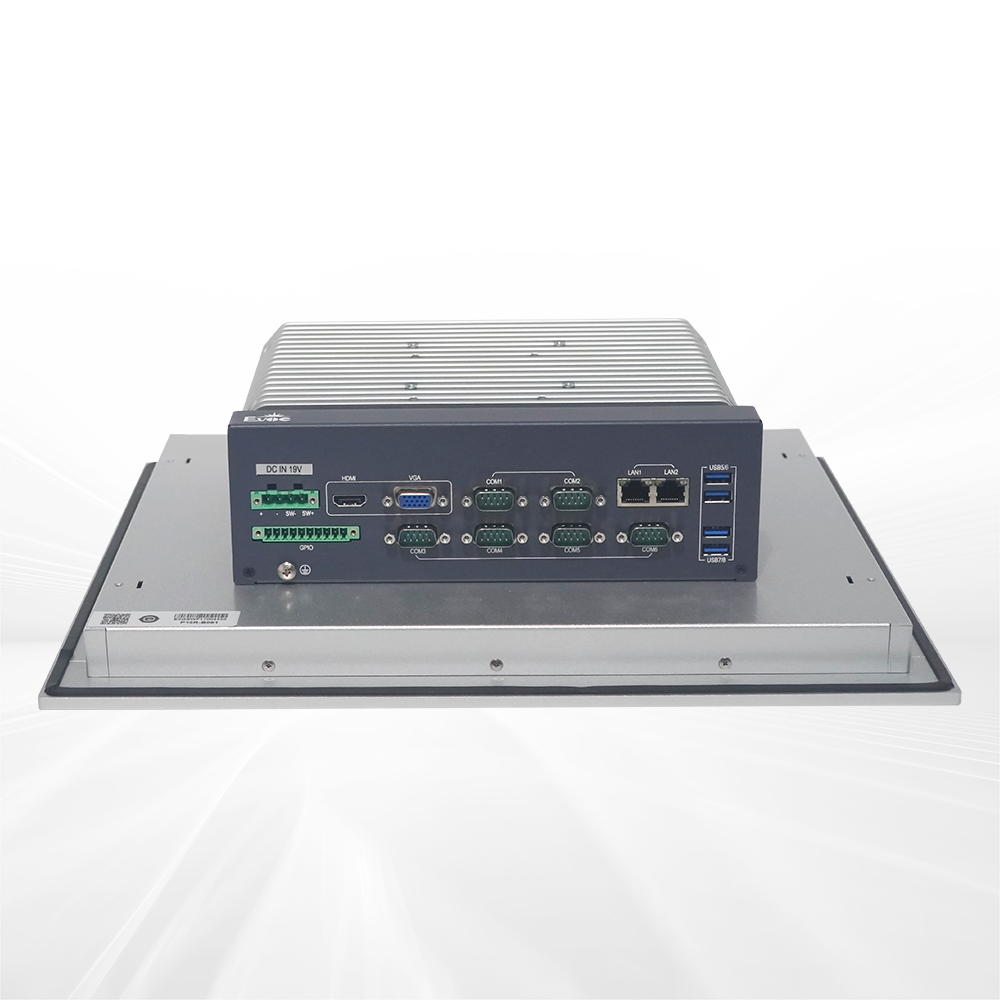

| I/O 接口 | 网口 | J1900/J6412/H110/C236/H310/Q370: 2/4/6个RJ45 10/100/1000Mbps网络接口可选 H610E/Q670E：标配1个RJ45千兆电口+1个2.5G电口，H610E可多选装2个2.5G电口，Q670E可多选装4个2.5G网口 |
| 显示 | BayTrail/H110/H310/Q370：支持VGA、HDMI、DVI-I中任意两显，不支持同时三显 C236:支持VGA、HDMI、DVI-I同时独立三显 H610E/Q670E：支持2个HDMI 2.0, 1个DP1.4，支持同时三显 |
|
| USB | BayTrail ：最大支持1个USB3.0+5个USB2.0接口。 SkyLake-U: 2个USB3.0+2个USB2.0接口。 H110：4个USB3.0+4个USB2.0接口 C236：8个USB3.0。 H310/Q370：4个USB3.0+4个USB2.0接口。 H610E：2个USB3.2 Gen2、1个USB3.2 Gen1接口、5个USB2.0。 Q670E：4个USB3.2 Gen2、4个USB3.2 Gen1接口。 |
|
| COM | 4/5/6个串口可选，COM1~COM6支持RS232/485/422可选（MAX），配扩展箱可达到10个COM口，扩展箱的4个串口为RS-232模式 | |
| GPIO | 1个8路GPIO（1×10凤凰端子） | |
| Audio | 1组Audio接口（支持MIC-IN、LINE-IN、LINE-OUT） | |
| 扩展总线 | 扩展槽依据具体配置而定 | |
| 存储器 | 硬盘 | BayTrail/SkyLake-U：1个SATA 接口。 H110/C236/H310/Q370/H610E/Q670E：2个SATA 接口。 |
| M-SATA/M.2 | BayTrail/SkyLake-U：1个M-SATA插槽。 H110/C236：1个M-SATA插槽，1个M.2 keyM插槽。 H310:：1个M.2 keyB插槽。 Q370/H610E/Q670E： 1个M.2 keyM插槽。 |
|
| 工作环境 | CPU TDP＜35W 搭配HDD，工作温度：0℃~45℃；搭配SSD，工作温度：工作温度：0℃~50℃； 35W≤CPU TDP≤65W 搭配HDD，工作温度：0℃~40℃；搭配SSD，工作温度：工作温度：0℃~50℃； 注意：整机工作环境的空气流速依据具体配置; |
|
| 存储环境 | -20℃～+60℃； 湿度：5%～95%（非凝结状态） |
|
| 安装方式 | 支持嵌入式、VESA标准支撑臂等 | |
| 产品尺寸 | 外形尺寸 | 415mm（W）x347mm(H)(深度尺寸依据具体配置而定) |
| 开孔尺寸 | 398mm（W）x325mm(H) | |
| 电源 | 1个4Pin凤凰端子型电源接口 BayTrail ：1个2Pin凤凰端子型电源接口，1个2Pin凤凰端子型远程开关接口，输入电压依据具体配置。 SkyLake-U/H110/C236/H310/Q370/H610E/Q670E：1个4Pin凤凰端子型电源接口，输入电压依据具体配置 |
|
| 操作系统 | WIN7(64bit)、WIN10、LINUX(2.6 内核) | |
| 料号 | 型号 | 描述 |
|---|---|---|
| 0010-216121 | P17BC-51 | 17英寸平板整机/Intel Celeron芯片组/Celeron J6412 2.0Ghz四核处理器/8G内存/128G固态硬盘/串口*4/USB2.0*3+USB3.0*1/千兆网口*2/VGA*1/HDMI*1/ Line-out*1/MIC*1/12V DC供电/1*60W适配器/铝合金前面板/电容触摸屏 |
| 0010-216131 | P17BR-53 | 17英寸平板整机/Intel®Skylak-U SOC芯片组/I5-6300U 2.4Ghz双核处理器/8GB内存/128G SSD/串口*4/USB2.0 *2+USB3.0 *2/千兆网口*2/VGA *1/HDMI*1/Line-out*1/MIC*1/19V DC供电/19V电源适配器*1/铝合金前面板/电阻触摸屏 |
