4U标准上架机箱

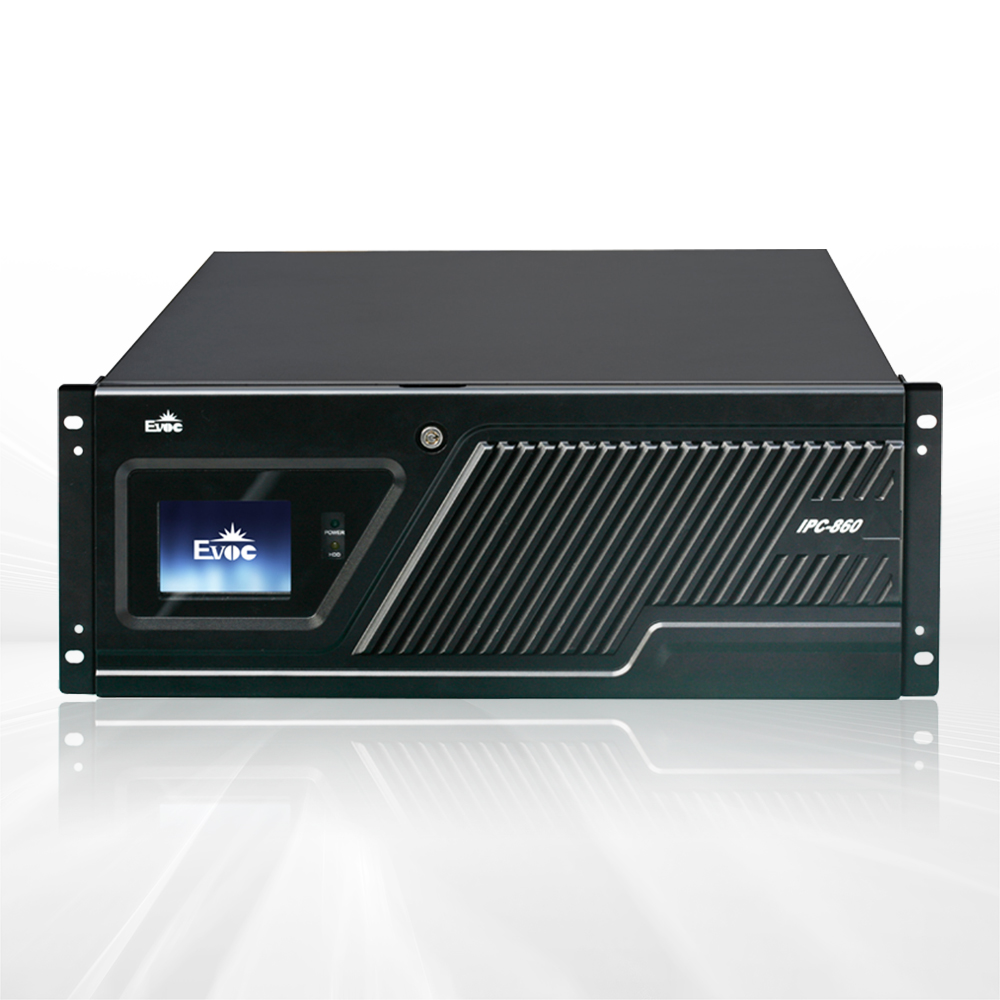

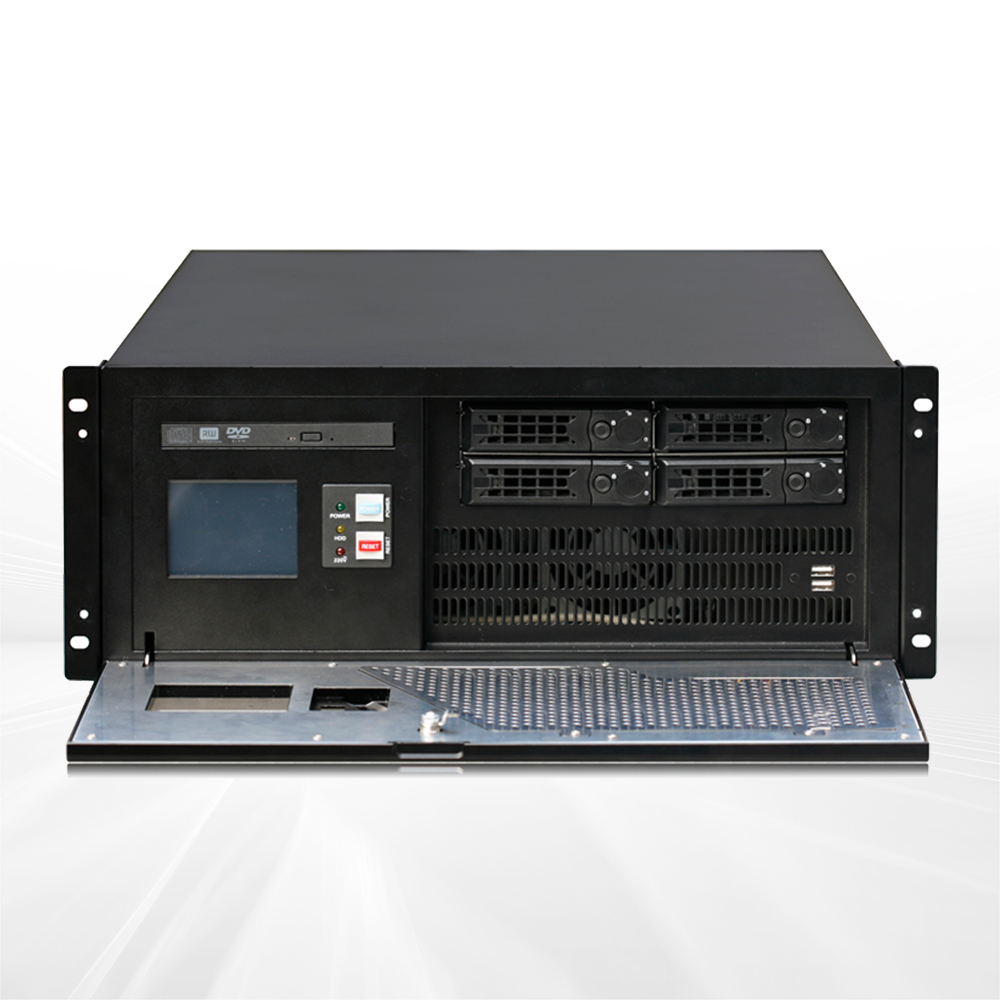

IPC-860 是一款 19寸4U 上架式工业级机箱，机箱采用优质金属钢板。内部采用大功率风扇直接对系统进行散热，具有良好通风散热性能。4 个 3.5"抽拉硬盘模组；配有用户互动显示模块,具有触摸功能，可实现关机、信息显示、状态监测、进程管理、日志管理等。
可广泛应用在银行安防监控系统、智能楼宇管理系统 (IBMS)、综合保安管理系统(ISMS)、综合交通管理系统(ITMS)、 机器视觉、工作站、保险、证券等行业录音监听监控系统等。
| 项目 | 描述 | |
|---|---|---|
| 适配主板 | EPE全长卡、ATX单板、EATX服务器主板 | |
| 处理器 | 按主板而定:SVE-2901主板:支持双路Xeon E5-2600 V3/V4系列处理器 | |
| 内存 | 按主板而定:SVE-2901(双路C612):支持16根288PIN DDR4插槽,支持高达512GB DDR4 ECC RDIMM | |
| 适配底板 | 搭配EPE系列主板时，可配10-13槽标准EPE底板 | |

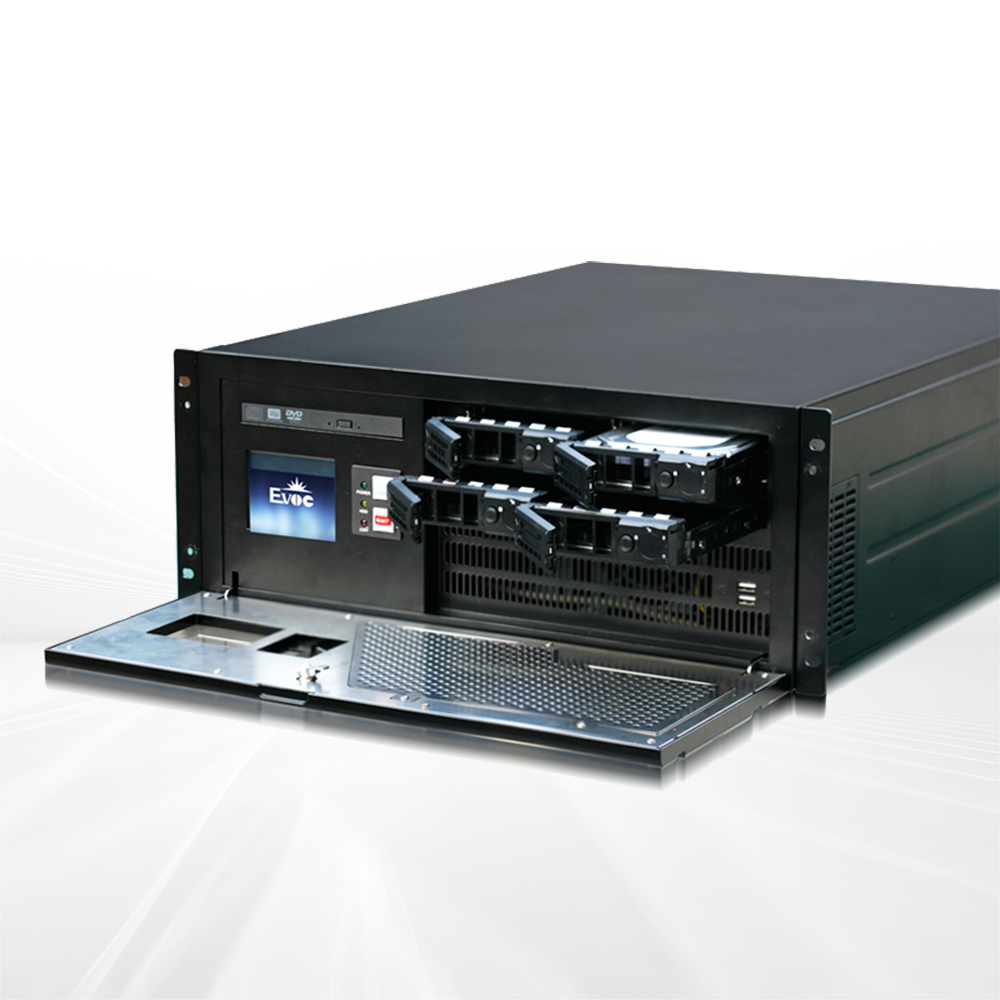

| 存储器 | 兼容两类硬盘模组: A：4个3.5"抽拉硬盘(不减震) B：2个3.5"抽拉硬盘（减震） 注:服务器主板兼容SAS硬盘安装,所有硬盘均置于安全门内,保证数据安全 |
|
| IO接口 | 电源开关、复位开关 电源、硬盘指示灯 带锁安全门内有2个USB2.0接口 后置接口：根据主板配置而定 |
|
| 电源 | 支持标准PS2 ATX电源；支持2U冗余电源 | |
| 工作温度 | ECO/EPE配置:0°C～50°C,5%～90%(非凝结状态) EATX服务器配置:0°C～40°C,5%～90%(非凝结状态) |
|
| 存储温度 | -20°C～60C，5%～90%(非凝结状态） | |
| 外形尺寸 （W×H×D） |
482 mm×177 mm×552 mm | |
| 料号 | 型号 | 描述 |
|---|---|---|
| 0020-066191 | IPC-860/SVE-2901VD2N(B)-ES | 搭配C612平台主板/支持双Xeon E5 V3/V4 CPU/16*DDR4 DIMM/主板无集成RAID功能/4*3.5"抽拉硬盘盒/1个超薄光驱/800W+800W冗余电源/2*GbE/1*COM/1*VGA/6个USB(前2个USB2.0后4个USB3.0)/1*全高PCI-E x16、1*全高PCI-E x8(2个CPU:2*全高PCI-E x16、4*全高PCI-E x8) |
| 0020-062571 | IPC-860/EC0-1818-C236/350W | 搭配C236平台主板/350W电源/2个千兆网口（I210）/2*COM/板载VGA、HDMI、DVI-D、DP任意四选三显示/6个USB(前2后4)/1组音频/扩展：2个PCI+3个PCIEX4（X8连接器）+2个PCIEX16（详细资源查看说明书） |
| 0020-064991 | IPC-860/EC0-1821/600W | 搭配C246平台主板/ 600W电源/2个COM/2个千兆网口/8个USB（前2后6）/ 任意四选三显示（VGA、DVI-D、DP、HDMI）、1组音频接口；扩展：2个PCI、3个PCIe x4、 2个PCIe x16；1个M.2 KEY M接口(PCIe X4，尺寸支持2242/2260/2280/22110)；1个M.2 KEY E接口(PCIe X1，尺寸支持 2230)注意：两个PCIE*16插槽同时插卡，会降为PCIE*8的速率 |
| 0020-066481 | IPC-860/EC0-1823-03/600W | 搭配Q470E平台主板/600W电源/1个COM、10个USB（前2后8）、2个千兆网口、VGA+DP+DVI-D、1组音频，扩展： 2个PCI、2个PCIE x16、3个PCIE x4注意：2个PCIE*16插槽同时使用时降为PCIE*8的速度 |
| 0020-066491 | IPC-860/EC0-1823-03/1000W | 搭配Q470E平台主板/1000W电源/1个COM、10个USB（前2后8）、2个千兆网口、VGA+DP+DVI-D、1组音频，扩展： 2个PCI、2个PCIE x16、3个PCIE x4注意：2个PCIE*16插槽同时使用时降为PCIE*8的速度 |
| 0020-066501 | IPC-860/EC0-1823-04/1000W | 搭配W480E平台主板/1000W电源/1个COM、10个USB（前2后8）、2个千兆网口、VGA+DP+DVI-D、1组音频，扩展： 2个PCI、2个PCIE x16、3个PCIE x4注意：2个PCIE*16插槽同时使用时降为PCIE*8的速度 |
| 0020-067521 | IPC-860/EC0-1826/1000W | 搭配Q670E平台主板/ATX1000W电源/2个千兆网口/1个COM口/10个USB/ VGA+DP+HDMI2.0三显/MIC-IN/LINE-OUT /1个PCI、1个PCIe3.0 x4、3个PCIe4.0 x4、1个PCIe4.0 x16、1个PCIe4.0 x16 (x8 link）注意：2个PCIe x16插槽同时使用时降为PCIe x8的速度 |
| 名称 | 类型 | 平台 | 版本号 | 更新日期 | 大小 | 下载 |
|---|---|---|---|---|---|---|
| 产品说明书 | 全平台 | VOL15.0 | 2025-04-23 | 0.42MB | 下载 𐃯 |
