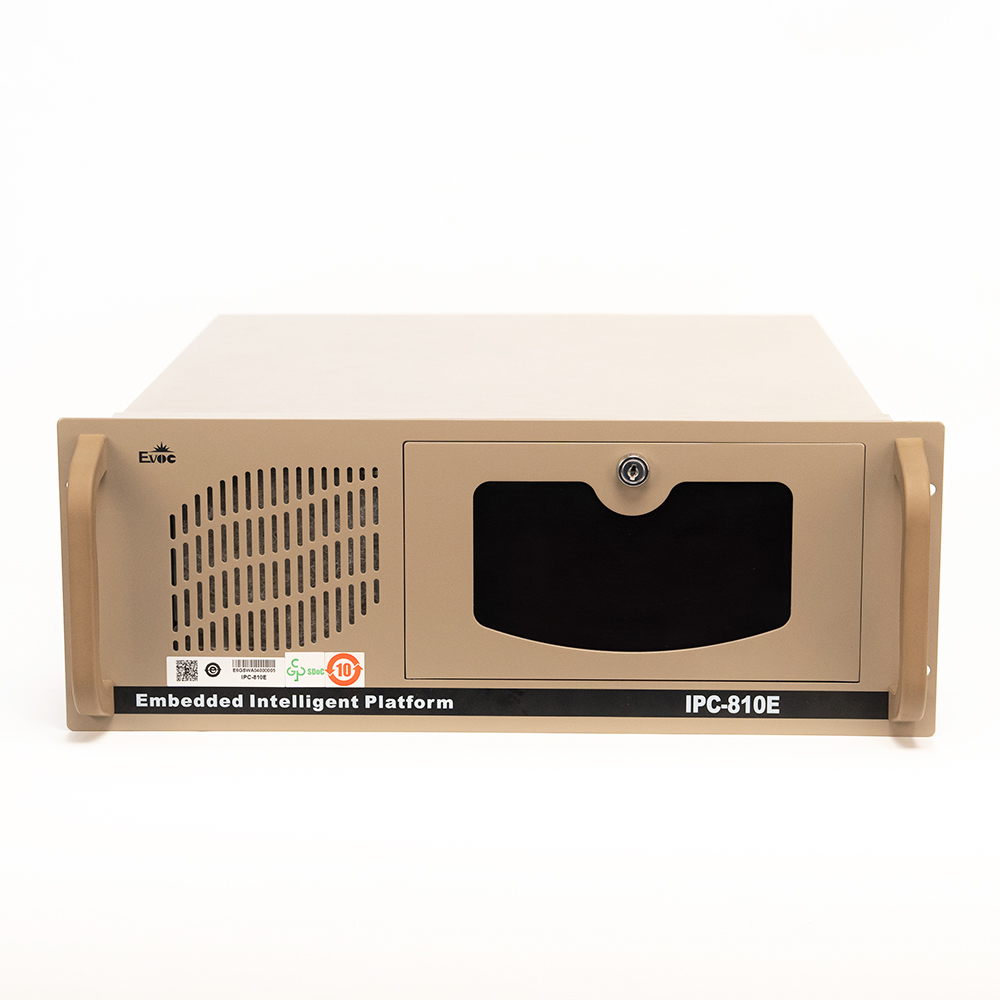

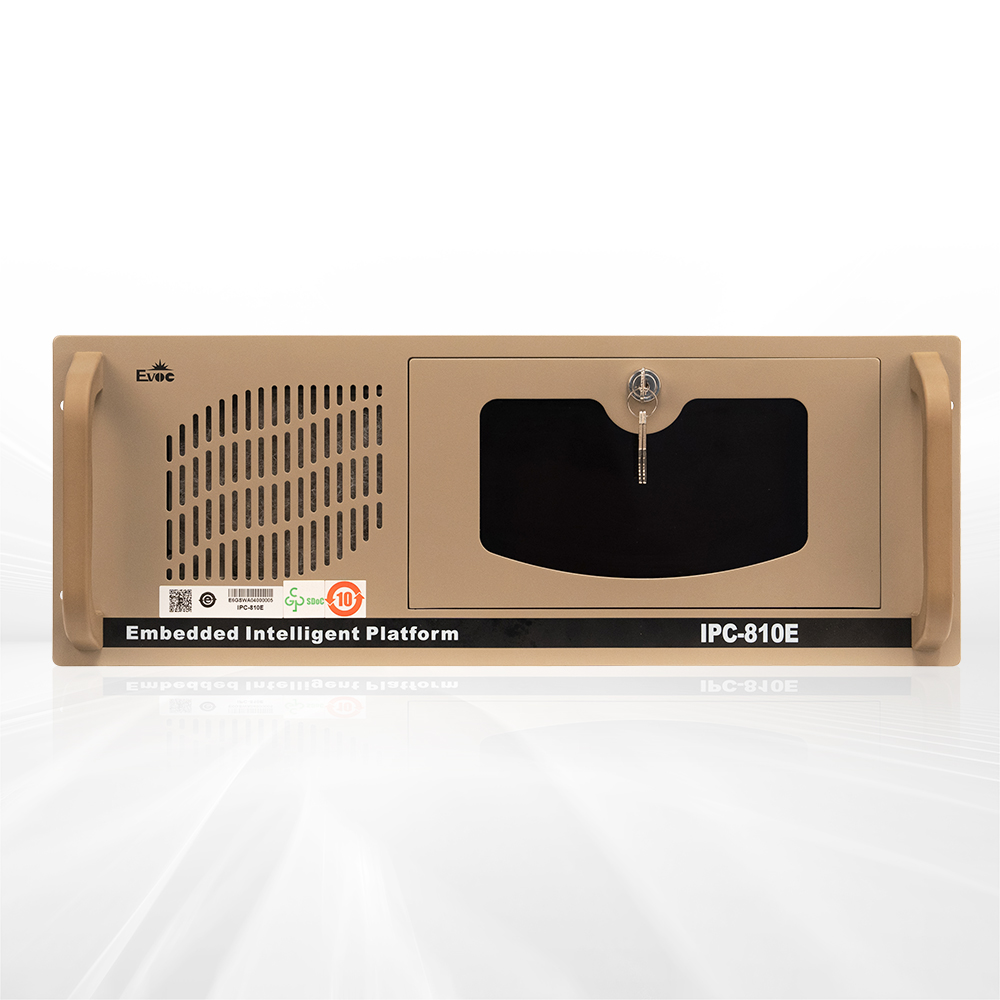

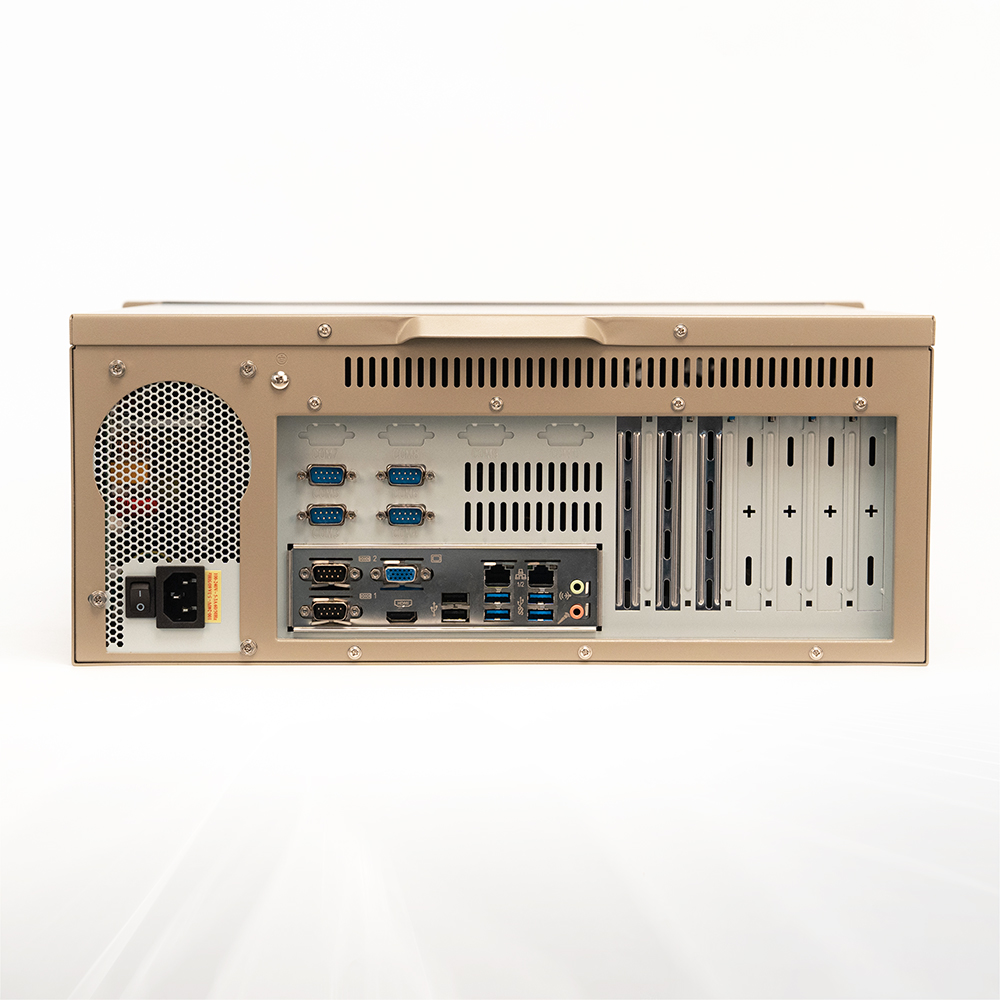

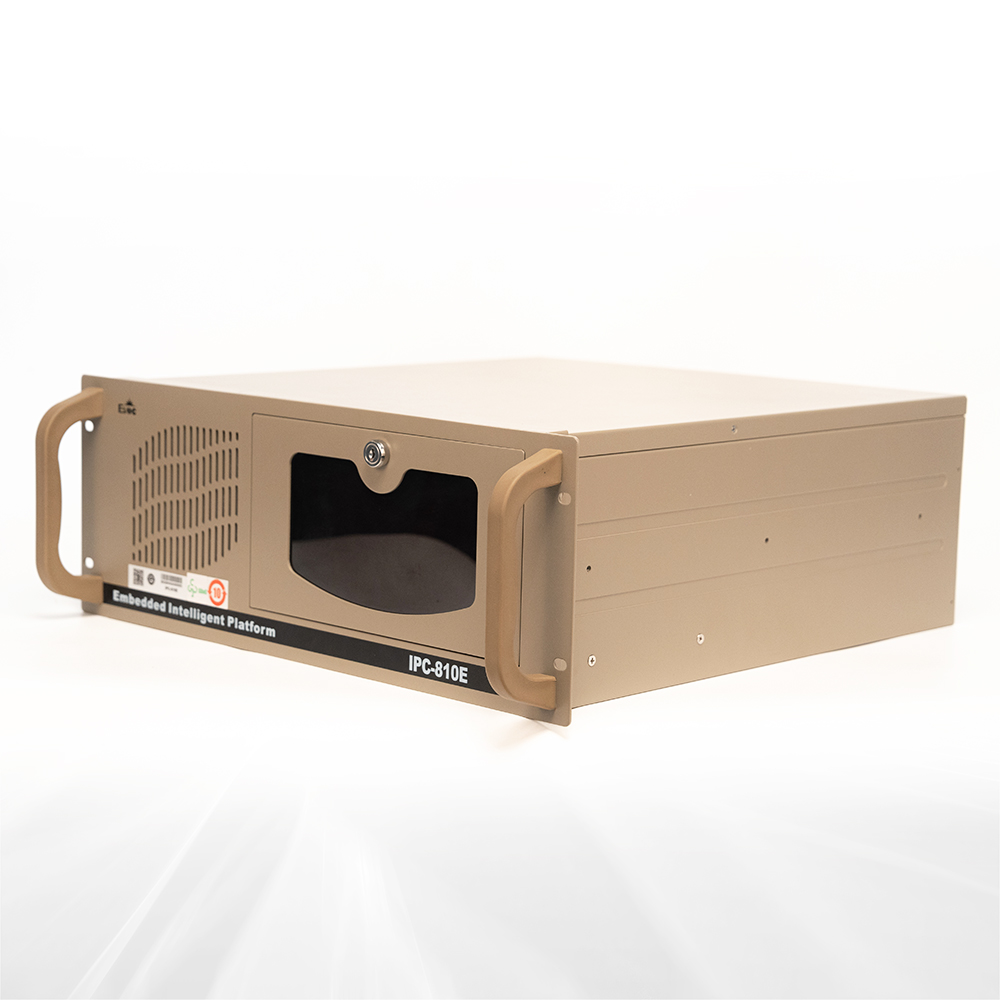

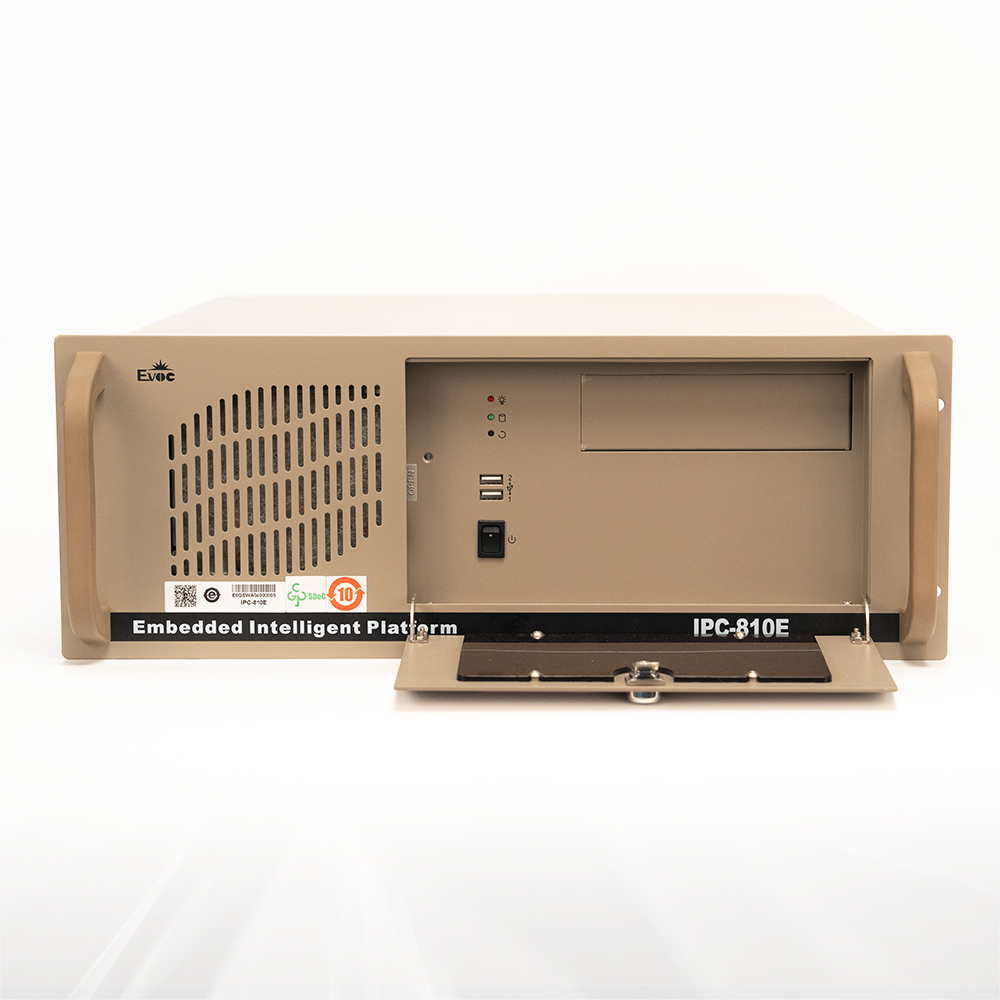

4U标准上架机箱
IPC-810E是一款4U上架机箱，机箱为优质钢板成型。兼容公司EPE、EC9、ECO等各类全长卡和工业母板。可装一个5.25"CD-ROM，2个3.5"减震硬盘位,结构合理。可广泛应用于通信、网络、金融、电力、交通、工业自动化等各领域。
| 项目 | 描述 | |
|---|---|---|
| 适配主板 | EPE全长卡、ATX单板 | |
| 适配底板 | EPE系列底板 | |
| 存储器 | 1个5.25寸CD-ROM 位，2个3.5寸硬盘减振位，1个3.5寸HDD空间（不做减震） | |
| IO接口 | 电源开关、复位开关 电源和硬盘指示灯 前置2个USB接口 |
|
| 电源 | 标准ATX电源 | |
| 工作温度 | 0°C～50°C，5%～90%(非凝结状态) | |
| 存储温度 | -20°C～60C，5%～90%(非凝结状态） | |
| 外形尺寸 （W×H×D） |
482 mm×177 mm×470.4 mm | |
| 料号 | 型号 | 描述 |
|---|---|---|
| 0020-063911 | IPC-810/ECO-1816/250W | 搭配H61平台主板/250W电源/VGA+DVI-D、2个千兆网口、6个USB(前2后4)、2个COM、1组音频、1个PS2，扩展：4个PCI、1个PCIEX4、1个PCIEX16备注：因PCIE X4槽与LAN2共用资源，当插PCIE X4卡时LAN2网络接口无功能。 |
| 0010-140561 | IPC-810E/ECO-1816/G1620/4G/1T/250W | 搭配H61平台主板/G1620/4G内存/1T硬盘/250W电源/VGA+DVI-D、2个千兆网口、6个USB（前2后4）、6个COM口、1组音频、1个PS2、1个LPT；扩展：4个PCI、1个PCIEX4、1个PCIEX16备注：因PCIE X4槽与LAN2共用资源，当插PCIE X4卡时LAN2网络接口无功能。 |
| 0020-061731 | IPC-810/EC0-1817-6COM/250W | 搭配H81平台主板/250W电源/2个COM、6个USB接口（前2后4）、 2个千兆网口、VGA+DVI-D、1组音频、 1个PS2、1个LPT，扩展：4个PCI、2个PCIEX1（PCIEX4插槽)、1个PCIEX16 |
| 0020-063431 | IPC-810/EC0-1818(C)/250W电源 | 搭配H110平台主板/250W电源/2个COM、6个USB接口（前2后4）、2个千兆网口、VGA+HDMI、1组音频、1个PS2、1个LPT；扩展：4个PCI、1个PCIEX4、1个PCIEX16 |
| 0010-127031 | IPC-810E/EC0-1818(C)/G3900/4G/1T/250W | 搭配H110平台主板/G3900/4G内存/1T硬盘/250W电源/6个COM、6个USB接口（前2后4）、2个千兆网口、VGA+HDMI、1组音频、1个PS2、1个LPT；扩展：4个PCI、1个PCIEX4、1个PCIEX16 |
| 0020-064471 | IPC-810/EC0-1820(B)/250W | 搭配H310平台主板/250W电源/2个COM、6个USB(前2后4)、2个千兆网口、任意四选二显示（VGA、HDMI、DVI-D、DP）、1组音频、1个PS2，扩展：5个PCI、1个PCIEX4、1个PCIEX16 |
| 0010-140681 | IPC-810E/EC0-1820(B)/G4900/4G/1TB/250W | 搭配H310平台主板/G4900/4G内存/1T硬盘/250W电源/6个COM、6个USB(前2后4)、2个千兆网口、任意四选二显示（VGA、HDMI、DVI-D、DP）、1组音频、1个PS2，扩展：5个PCI、1个PCIEX4、1个PCIEX16 |
| 0020-065711 | IPC-810/EC0-1820(C)/250W | 搭配H310平台主板/250W电源/2个COM、6个USB(前2后4)、2个千兆网口、任意四选二显示（VGA、HDMI、DVI-D、DP）、1组音频、1个PS2，扩展：4个PCI、1个PCIEX4、1个PCIEX16 |
| 0020-064981 | IPC-810/EC0-1821/300W | 搭配C246平台主板/ 300W电源/2个COM/2个千兆网口/8个USB（前2后6）/ 任意四选三显示（VGA、DVI-D、DP、HDMI）、1组音频接口；扩展：2个PCI、3个PCIe x4、 2个PCIe x16；1个M.2 KEY M接口(PCIe X4，尺寸支持2242/2260/2280/22110)；1个M.2 KEY E接口(PCIe X1，尺寸支持 2230)注意：两个PCIE*16插槽同时插卡，会降为PCIE*8的速率 |
| 0010-151371 | IPC-810E/EC0-1821/I7-8700/8G/1T/300W | 搭配C246平台主板/i7-8700/8G内存/1T硬盘/300W电源/6个COM/2个千兆网口/8个USB（前2后6）/ 任意四选三显示（VGA、DVI-D、DP、HDMI）、1组音频接口；扩展：2个PCI、3个PCIe x4、 2个PCIe x16；1个M.2 KEY M接口(PCIe X4，尺寸支持2242/2260/2280/22110)；1个M.2 KEY E接口(PCIe X1，尺寸支持 2230)注意：两个PCIE*16插槽同时插卡，会降为PCIE*8的速率 |
| 0020-065581 | IPC-810/EC0-1822/300W/准系统 | 搭配H420E平台主板/300W电源/2个COM、8个USB(前2后6)、2个千兆网口、VGA+DP、1组音频，扩展：4个PCI、2个PCIEX4（实际速率X1）、1个PCIEX16 |
| 0010-153571 | IPC-810E/EC0-1822/i5-10500E/8G/1T/300W | 搭配H420E平台主板/i5-10500E/8G内存/1T硬盘/300W电源/6个COM、8个USB(前2后6)、2个千兆网口、VGA+DP、1组音频，扩展：4个PCI、2个PCIEX4（实际速率X1）、1个PCIEX16 |
| 0020-066471 | IPC-810/EC0-1823-03/300W | 搭配Q470E平台主板/300W电源/1个COM、10个USB（前2后8）、2个千兆网口、VGA+DP+DVI-D、1组音频，扩展： 2个PCI、2个PCIE x16、3个PCIE x4注意：2个PCIE*16插槽同时使用时降为PCIE*8的速度 |
| 0010-169231 | IPC-810E/EC0-1823-03/I5-10500/8G/1T/300W | 搭配Q470E平台主板/i5-10500/8G内存/1T硬盘/300W电源/6个COM、10个USB（前2后8）、2个千兆网口、VGA+DP+DVI-D、1组音频，扩展： 2个PCI、2个PCIE x16、3个PCIE x4注意：2个PCIE*16插槽同时使用时降为PCIE*8的速度 |
| 0010-169241 | IPC-820/EC0-1823-03/I7-10700/16G/1T/256G | 搭配Q470E平台主板/i7-10700/16G内存/1T硬盘+256G SSD/300W电源/6个COM、10个USB（前2后8）、2个千兆网口、VGA+DP+DVI-D、1组音频，扩展： 2个PCI、2个PCIE x16、3个PCIE x4 |
| 0010-176481 | IPC-810E/EC0-1825/I5-12500/8G/1T/300W | 搭配H610E平台主板/i5-12500/8G内存/1T硬盘/ATX 300W电源/2个千兆网口/6个COM口/8个USB/VGA+HDMI+DVI-D三显/1组音频接口，支持MIC-IN/LINE-OUT /扩展接口： 4个PCI、1个PCIE4.0 x16、2个PCIE3.0 x4 （需注意PCIE x4速率信号搭配） |
| 0020-066901 | IPC-810/EC0-1825/300W | 搭配H610E平台主板/ATX300W电源/2个千兆网口/2个COM口/8个USB/VGA+HDMI+DVI-D三显/1组音频接口，支持MIC-IN/LINE-OUT /扩展接口：4个PCI、1个PCIE4.0 x16、2个PCIE3.0 x4 （需注意PCIE x4速率信号搭配） |
| 0010-190031 | IPC-810E/EC0-1826/I3-13100/8G/1T/300W | 搭配Q670E平台主板/i3-13100/8G内存/1T硬盘/ATX 300W电源/2个千兆网口/6个COM/10个USB/ VGA+DP+HDMI2.0三显示/1组音频接口/扩展接口：1个PCI、1个PCIe3.0 x4、3个PCIe4.0 x4、1个PCIe4.0 x16、1个PCIe4.0 x16 (x8 link）注意：2个PCIe x16插槽同时使用时降为PCIe x8的速度 |
| 0020-067501 | IPC-810/EC0-1826/300W | 搭配Q670E平台主板/ATX300W电源/2个千兆网口/1个COM口/10个USB/ VGA+DP+HDMI2.0三显/MIC-IN/LINE-OUT /1个PCI、1个PCIe3.0 x4、3个PCIe4.0 x4、1个PCIe4.0 x16、1个PCIe4.0 x16 (x8 link）注意：2个PCIe x16插槽同时使用时降为PCIe x8的速度 |
| 0020-061451 | IPC-810准系统/EPE-1816/EPE-6112E5/250W无光驱 | 搭配H110平台主板/250W电源/EPE-6112E5（6个PCI，4个PCIE*4，1个*16 ）/2个网口、DP+VGA、4个USB(前2后2)、2个COM、1个Audio（配件）、1个PS2 |
| 0010-119761 | IPC-810E/EPE-1816/I5-6500/4G/1TB/300W无光 | 搭配H110平台主板/I5-6500/4G内存/1T硬盘/ATX 300W电源/EPE-6112E5（6个PCI，4个PCIE*4，1个*16 ）/2个网口、DP+VGA、4个USB(前2后2)、2个COM、1个Audio（配件）、1个PS2 |
| 0020-061441 | IPC-810准系统/EPE-1816/EPE-6110E5/250W无光驱 | 搭配H110平台主板/250W电源/EPE-6110E5(V)(4个PCI﹑4个PCI-E×1（实际只能用2个）﹑1个PCI-E×16）/2个网口、DP+VGA、4个USB(前2后2)、2个COM、1个Audio（配件）、1个PS2 |
| 0020-059051 | IPC-810准系统/EPE-1815V2NA-H61/250W电源 | 搭配H61平台主板/250W电源/EPE-6110E5(V)(4个PCI﹑4个PCI-E×1（实际只能用2个）﹑1个PCI-E×16）/2个网口、1个VGA、4个USB(前2后2)、2个COM、1个LPT、1个Audio（配件）、1个PS2 |
| 名称 | 类型 | 平台 | 版本号 | 更新日期 | 大小 | 下载 |
|---|---|---|---|---|---|---|
| 产品说明书 | 全平台 | VOL15.0 | 2025-04-23 | 0.41MB | 下载 𐃯 |
