无风扇嵌入式系统

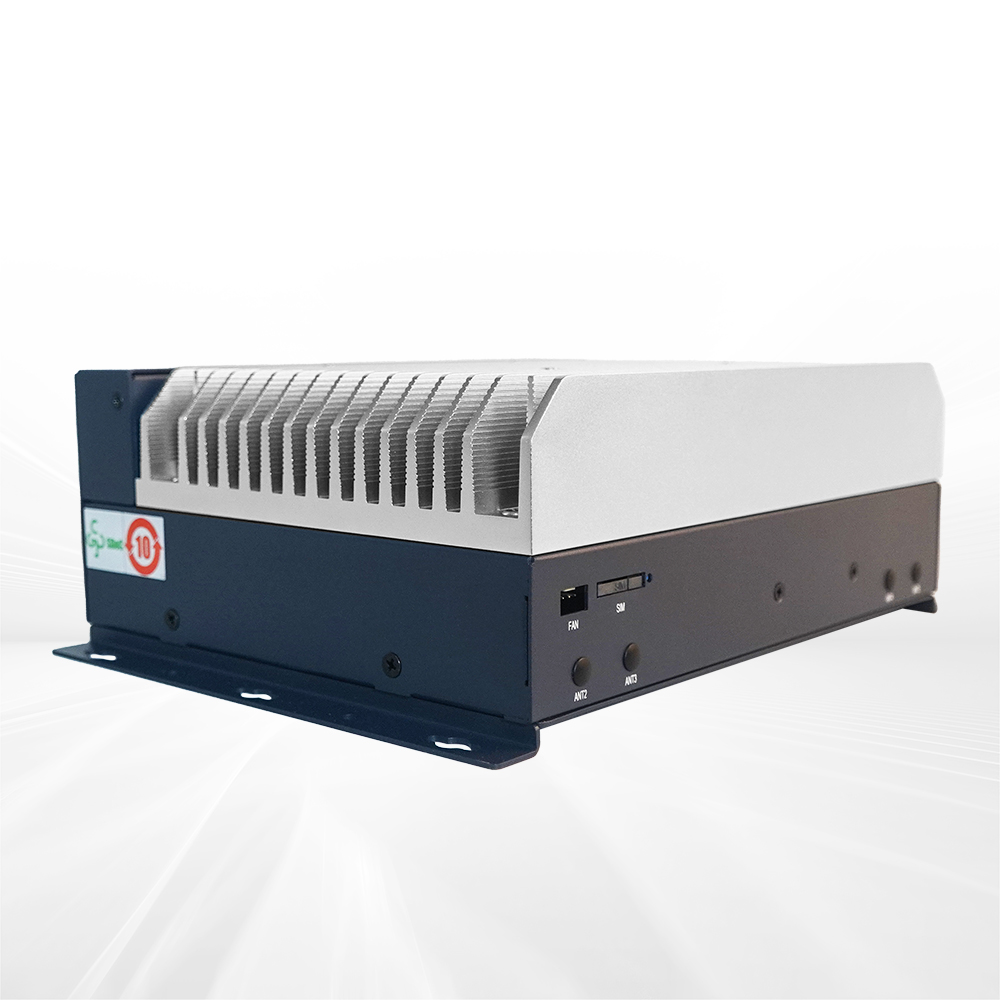

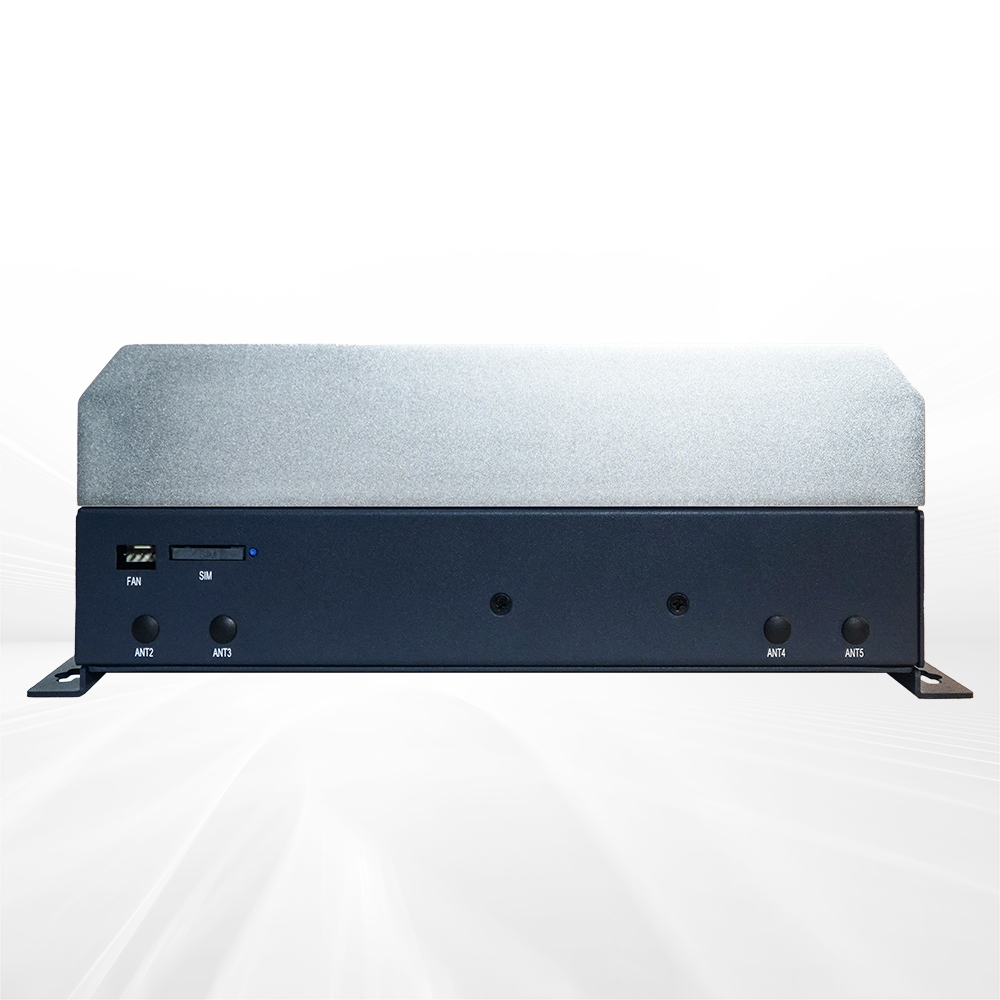

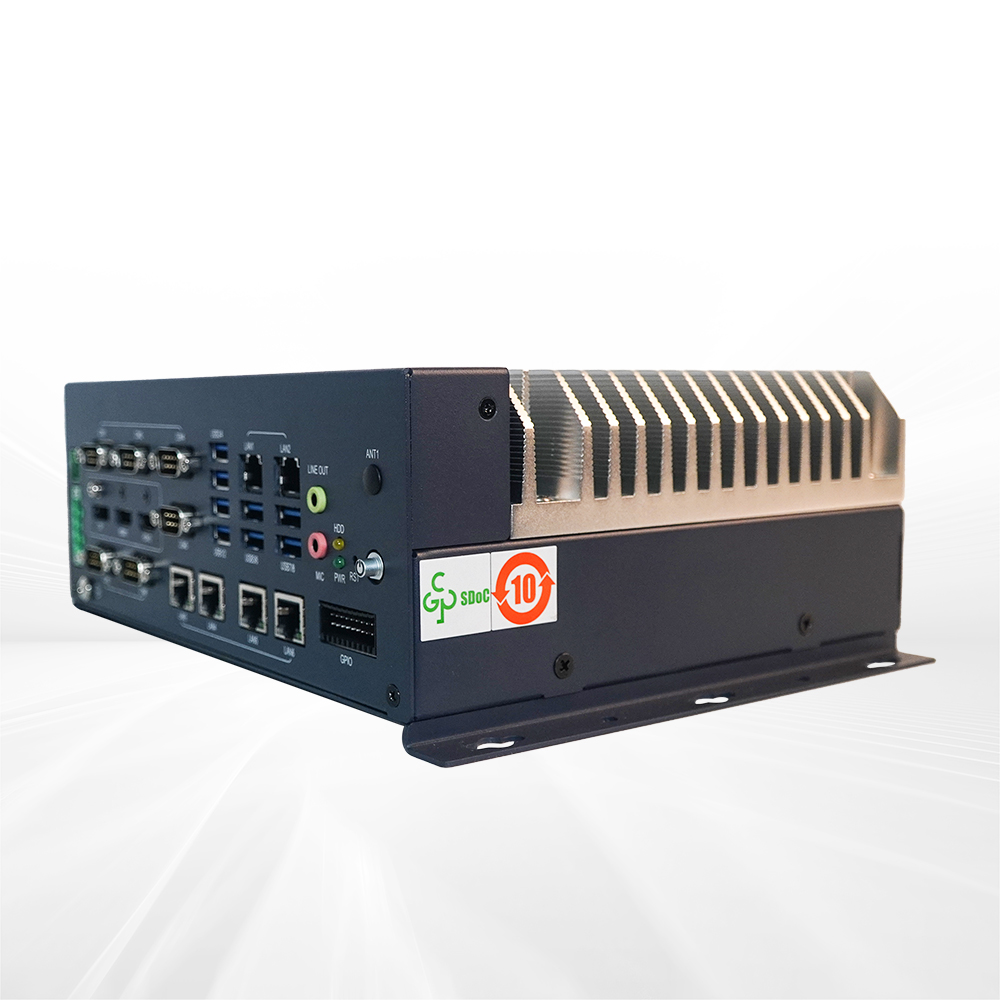

M60B系列无风扇嵌入式整机，机壳采用铝合金+钣金组成。外形尺寸小巧，结构紧凑、模块化程度高，全密封、无风扇设计，外壳兼作散热用。具有优良的密封防尘、散热与抗振性能。可以满足污染大，灰尘多，电磁干扰严重等恶劣环境的使用。
M60B支持H610E/Q670E平台，具有高性能，高可靠性，高稳定性，支持多个2.5G网口，支持PCI、PCIE扩展，整机体积小，功能齐全，接口丰富，环境适应性强，产品适用于中高端客户需求；可广泛应用于高速公路车道控制、机械检测设备、智能交通，工业自动化控制等各种嵌入式领域。
| 项目 | 描述 | |
|---|---|---|
| 系统配置 | 处理器 | 支持12/13代Core™ i9/i7/i5/i3/ Pentium® Gold/Celeron® G系列处理器LGA1700针脚，65W以内的处理器 |
| 芯片组 | Intel® H610E/Q670E | |
| 内存 | 支持2条262Pin DDR5 4800MHz SO-DIMM内存插槽，单槽最大支持32G，整机最大支持64GB | |

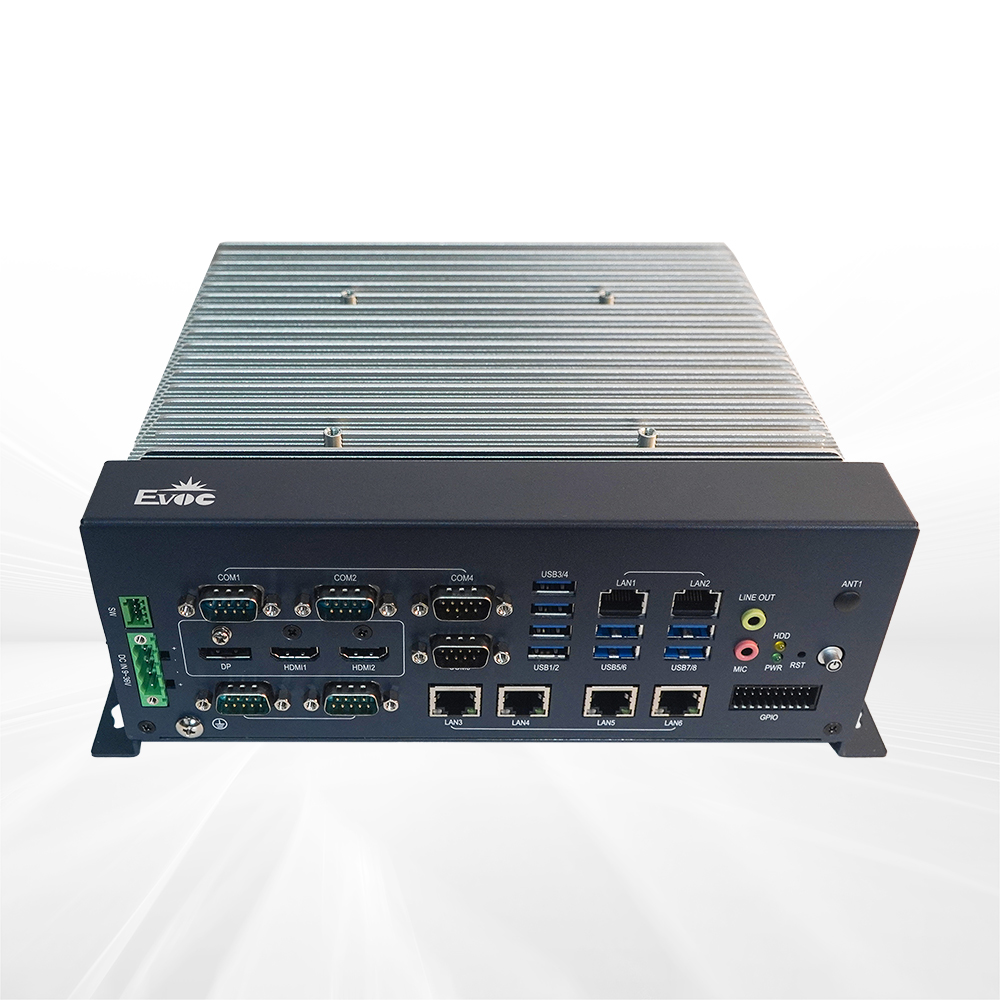

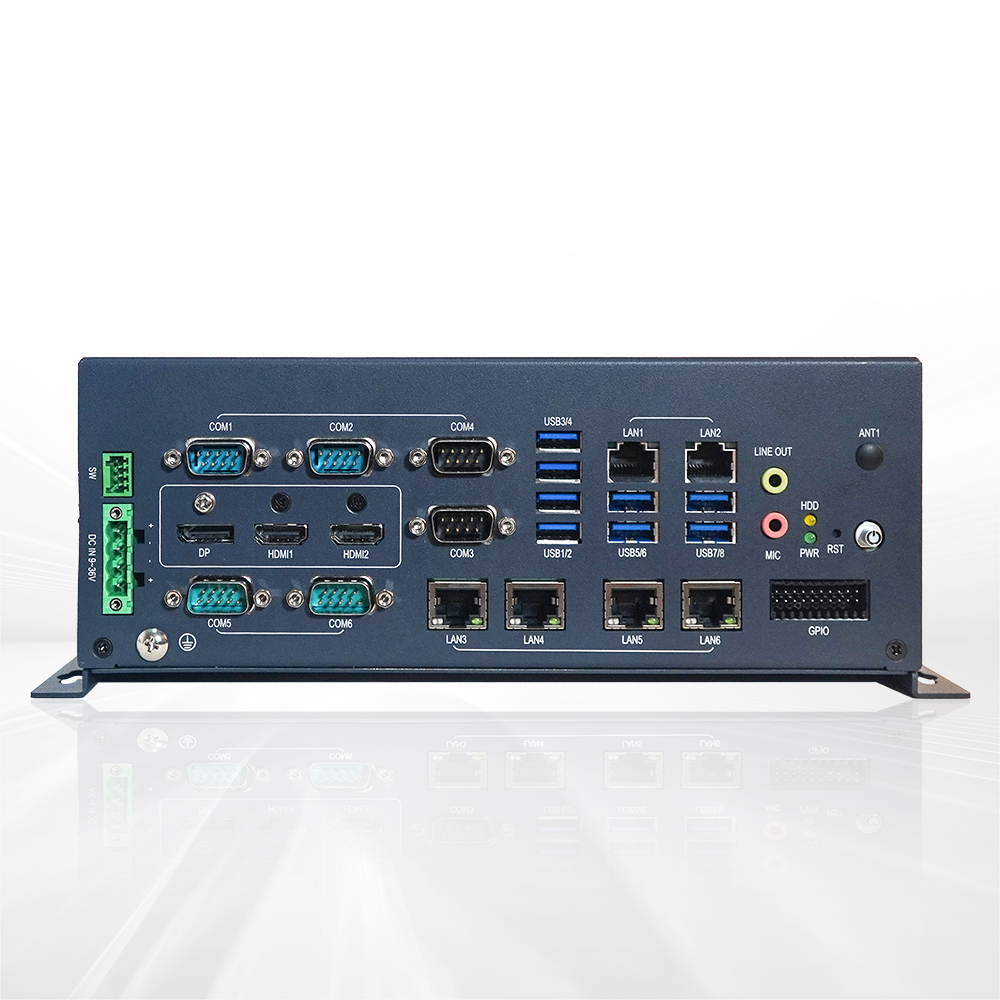

| I/O 接口 | 网口 | 基础版：1个千兆网口，1个2.5G网口， LAN1支持网络唤醒；网口支持PXE功能 升级版： H610E平台可选配增加2个2.5G网口 Q670E平台可选配增加4个2.5G网口 |
| 显示 | H610E平台：2个HDMI 2.0， 1个DP1.4，1个eDP接口（内置），支持同时三显 Q670E平台：2个HDMI 2.0， 1个DP1.4，1个eDP接口（内置），支持同时四显 |
|
| USB | H610E平台：2个USB3.2 Gen2、1个USB3.2 Gen1接口、5个USB2.0 Q670E平台：4个USB3.2 Gen2、4个USB3.2 Gen1接口 |
|
| COM | 基础版：4个串口，支持 RS232/422/485可调 升级版：可选配增加2个串口，支持 RS232/422/485可调 |
|
| GPIO | 升级版：可选配1个16路GPIO（带隔离） | |
| Audio | 1组Audio接口（支持MIC-IN、LINE-OUT） | |
| 扩展总线 | 主板集成 | H610E： 1个2242/2280 M.2 Key M（NVME PCIE3.0 X2信号，扩展储存） 1个3042/3052 M.2 Key B（SATA与USB3.0信号，扩展5G和储存） 1个Mini PCIe接口，内置SIM卡槽（支持PCIe、USB信号，扩展4G） 1个2230 M.2 KEY E接口（扩展WIFI 和蓝牙） Q670E： 1个2242/2280 M.2 Key M（NVME PCIE3.0 X4信号，扩展储存） 1个3042/3052 M.2 Key B（SATA与USB3.0信号，扩展5G和储存） 1个Mini PCIe接口，内置SIM卡槽（支持PCIe、USB信号，扩展4G） 1个2230 M.2 KEY E接口（扩展WIFI 和蓝牙） |
| 扩展箱 | 双扩展卡一：4个RS232串口，1个PCI/1个PCIe x16槽 备注：PCI槽支持PCI2.3标准；PCI卡支持尺寸高106.68mm，长174.63mm，PCIE卡支持尺寸高106.68mm，长167.65mm |
|
| 存储器 | 硬盘 | 支持2个2.5寸HDD/SSD硬盘 |
| M.2 | 支持1个2280 M.2 Key M（H610E支持NVME PCIE3.0 X2，Q670E支持NVME PCIE3.0 X4）； 支持1个3042/3052 M.2 Key B(SATA与USB3.0信号，扩展5G和储存) |
|
| 工作环境 | 0℃~+45℃（机械硬盘，CPU≤65W） -20℃~+60℃（固态硬盘，35W CPU） -20℃~+50℃（固态硬盘，65W CPU） -20℃~+60℃（65W CPU，带选配风扇） 注意：整机工作环境的空气流速依据具体配置 |
|
| 存储环境 | -40℃～+85℃；湿度：5%～95%（非凝结状态） | |
| 安装方式 | 壁挂式、桌面式、VESA标准支撑臂 | |
| 产品尺寸 | M60B-H：240*200*88mm（不带扩展箱，不带安装支架） M60B-H-2P：240*200*143mm（带2P扩展箱，不带安装支架 |
|
| 电源 | 1个4Pin凤凰端子型电源接口，DC 9-36V 宽压输入 | |
| 操作系统 | 支持WIN10、WIN11、LINUX（5.15内核）等操作系统 | |
| 料号 | 型号 | 描述 |
|---|---|---|
| 0010-196341 | M60B-H-01 | Intel®H610E芯片组/I3-12100E 4.2Ghz四核处理器/16GB内存/256G SSD/串口*4/2*USB3.2 Gen2+1*USB3.2 Gen1+5*USB 2.0/网口*2/ HDMI*2/DP*1/Line-out*1/MIC*1/9~36V DC供电/19V电源适配器*1 |
| 0010-196351 | M60B-H-02 | Intel®H610E芯片组/I5-12500E 4.5Ghz六核处理器/16GB内存/256G SSD/串口*6/2*USB3.2 Gen2+1*USB3.2 Gen1+5*USB 2.0/网口*4/ HDMI*2/DP*1/ GPIO*1/Line-out*1/MIC*1/9~36V DC供电/19V电源适配器*1 |
| 0010-196361 | M60B-H-03 | Intel®H610E芯片组/I7-12700E 4.8Ghz十二核处理器/16GB内存/256G SSD /串口*6/2*USB3.2 Gen2+1*USB3.2 Gen1+5*USB 2.0/网口*4/ HDMI*2/DP*1/ GPIO*1/Line-out*1/MIC*1/9~36V DC供电/19V电源适配器*1 |
| 0010-196371 | M60B-H-2P-02 | Intel®H610E芯片组/I5-12500E 4.5Ghz六核处理器/16GB内存/256G SSD/串口*10/2*USB3.2 Gen2+1*USB3.2 Gen1+5*USB 2.0/网口*4/ HDMI*2/DP*1/ GPIO*1/Line-out*1/MIC*1/9~36V DC供电/19V电源适配器*1/PCI*1+PCIe*1 |
| 0010-196381 | M60B-H-11 | Intel®Q670E芯片组/I5-13500T 4.6Ghz十四核处理器/16GB内存/256G SSD /串口*6/4*USB3.2 Gen2+4*USB3.2 Gen1/网口*6/ HDMI*2/DP*1/ GPIO*1/Line-out*1/MIC*1/9~36V DC供电/19V电源适配器*1 |
| 0010-196391 | M60B-H-12 | Intel®Q670E芯片组/I9-13900 5.6Ghz二十四核处理器/16GB内存/256G SSD /串口*6/4*USB3.2 Gen2+4*USB3.2 Gen1/网口*6/ HDMI*2/DP*1/ GPIO*1/Line-out*1/MIC*1/9~36V DC供电/19V电源适配器*1 |
| 0020-068101 | M60B-H-01 | Intel®H610E芯片组/无CPU/无内存/无硬盘/串口*4/2*USB3.2 Gen2+1*USB3.2 Gen1+5*USB 2.0/网口*2/ HDMI*2/DP*1/Line-out*1/MIC*1/9~36V DC供电/19V电源适配器*1 |
| 0020-067901 | M60B-H-02 | Intel®H610E芯片组/无CPU/无内存/无硬盘/串口*6/2*USB3.2 Gen2+1*USB3.2 Gen1+5*USB 2.0/网口*4/ HDMI*2/DP*1/GPIO*1/Line-out*1/MIC*1/9~36V DC供电/19V电源适配器*1 |
| 0020-067911 | M60B-H-11 | Intel®Q670E芯片组/无CPU/无内存/无硬盘/串口*6/4*USB3.2 Gen2+4*USB3.2 Gen1/网口*6/ HDMI*2/DP*1/ GPIO*1/Line-out*1/MIC*1/9~36V DC供电/19V电源适配器*1 |
| 0020-067921 | M60B-H-2P-02 | Intel®H610E芯片组/无CPU/无内存/无硬盘/串口*10/2*USB3.2 Gen2+1*USB3.2 Gen1+5*USB 2.0/网口*4/ HDMI*2/DP*1/ GPIO*1/Line-out*1/MIC*1/9~36V DC供电/19V电源适配器*1/PCI*1+PCIe*1 |
