低功耗高性能无风扇嵌入式系统

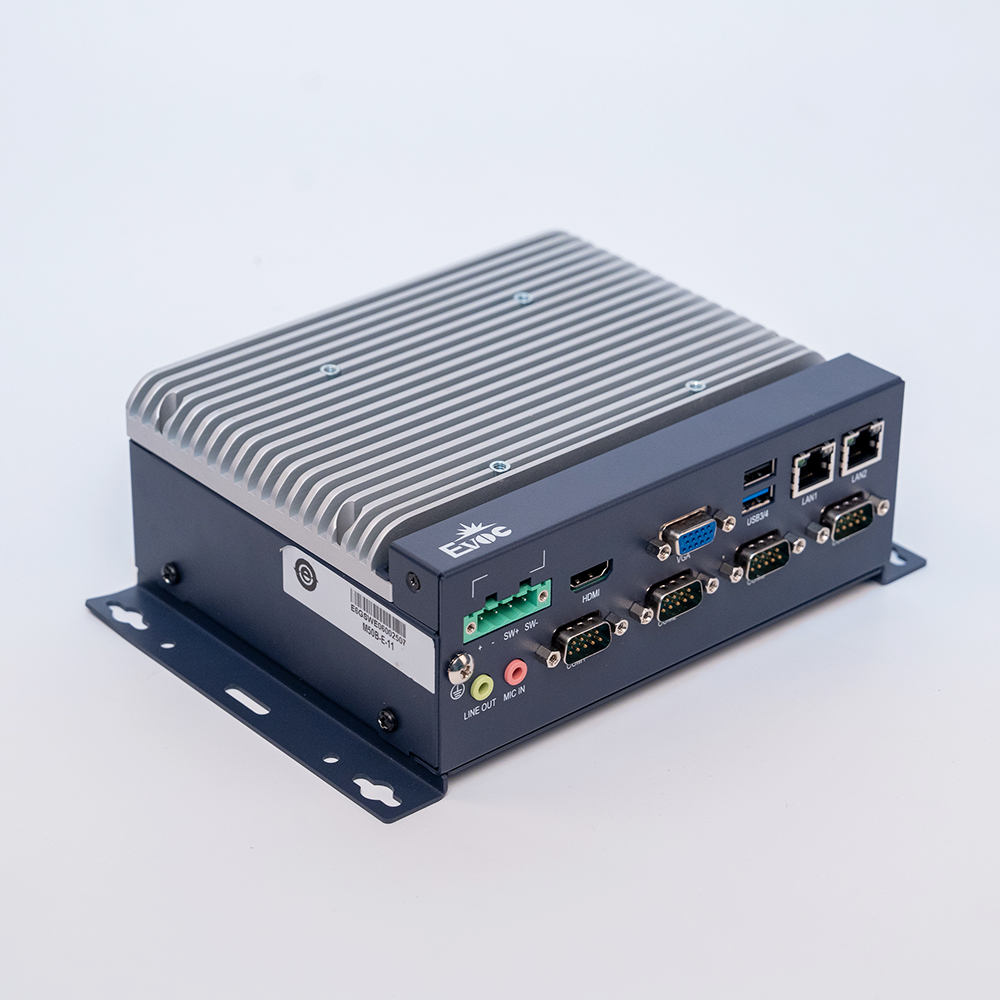

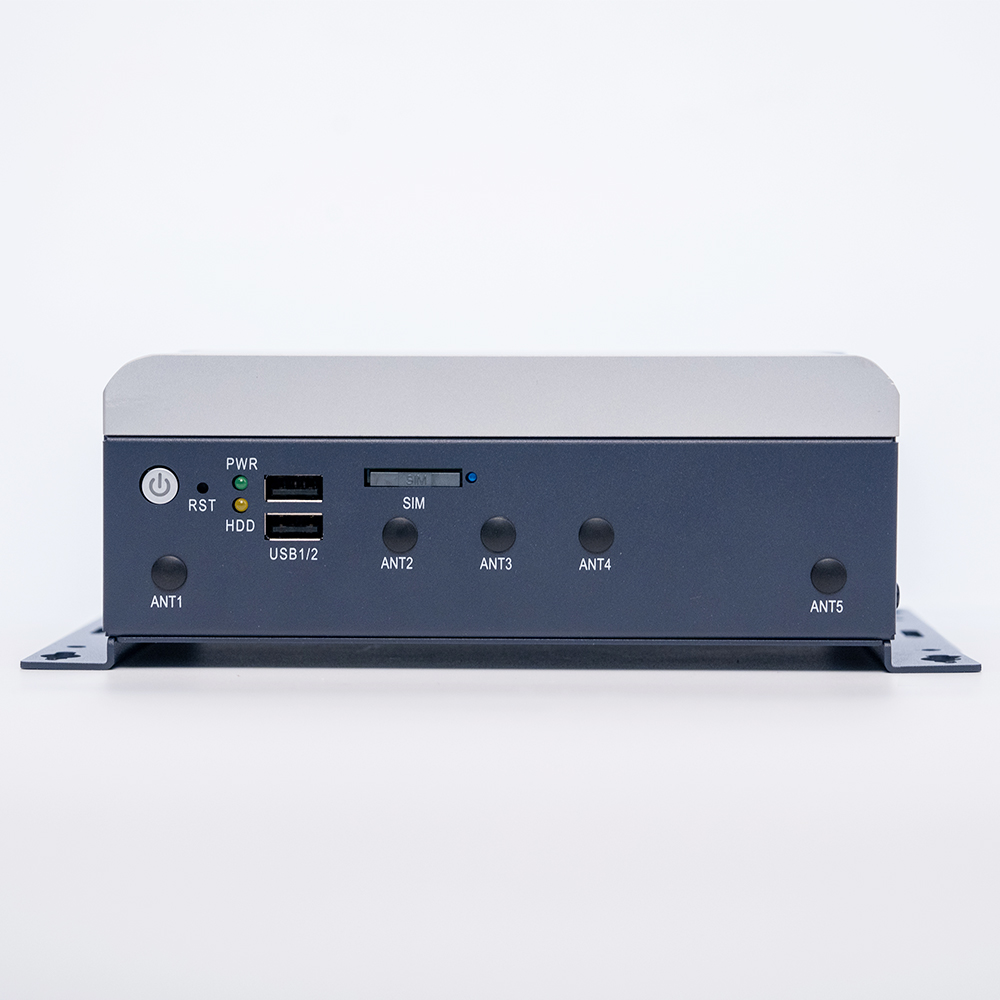

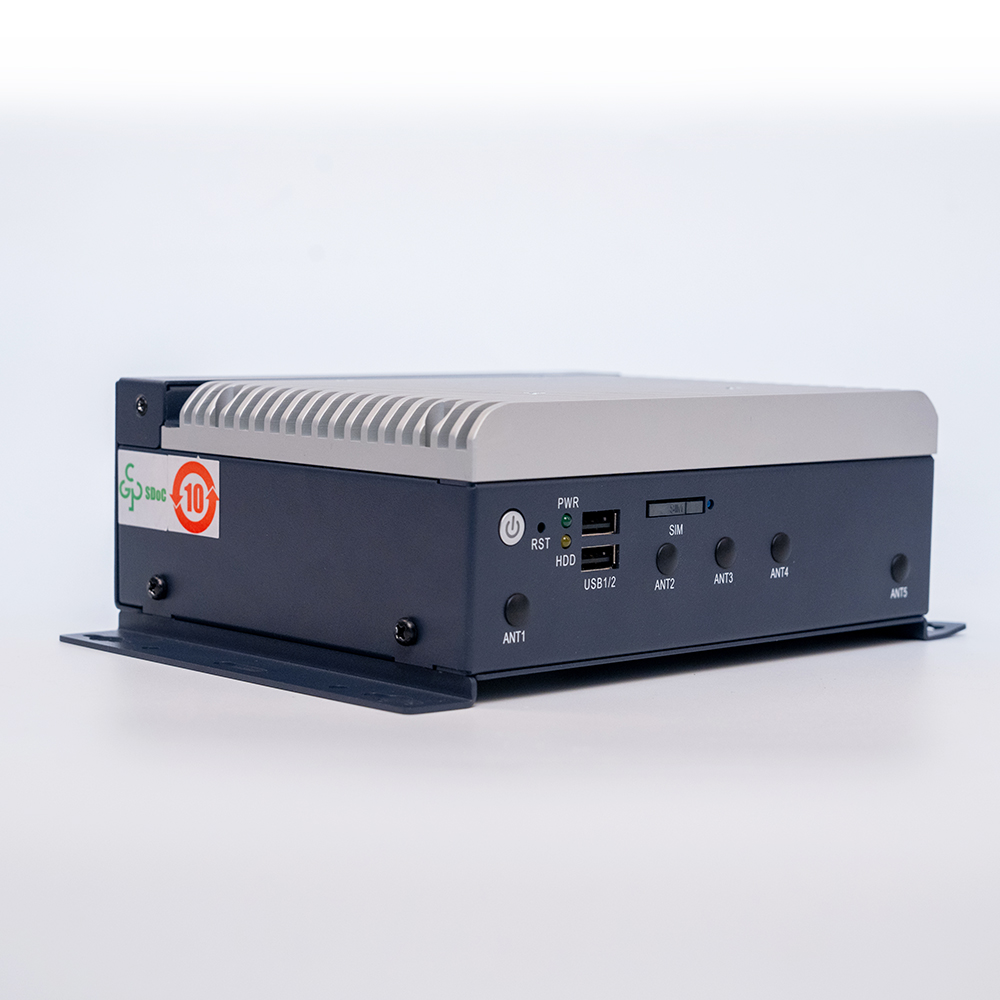

M50B是一款小体积高性能无风扇嵌入式产品，板载第六代Intel® Core™ i7/i5/i3 U系列处理器、板载J1900处理器+BayTrail平台芯片技术方案、板载Intel® Celeron ™ J6412/ Intel® Atom™ X6425E处理器，支持WIN7（64bit）、WIN10、LINUX等操作系统，整机结构简单，外形尺寸小巧，无风扇设计，具有优良的密封防尘、散热与抗振性能，主要应用于机械检测设备、工业自动化控制、机器人控制器等各种嵌入式智能领域。
| 项目 | 描述 | |
|---|---|---|
| 系统配置 | 处理器 | M50B-E：Intel® Celeron J1900 2.0Ghz四核、Intel® Celeron ™ J6412/ Intel® Atom™ X6425E处理器，板载不可更换 M50B-H：支持Intel® I3-6100U/I5-6300U/ I7-6600U处理器，板载不可更换 |
| 芯片组 | M50B-E：Intel® BayTrail、Elkhart lake M50B-H：Intel® SkyLake-U |
|
| 内存 | BayTrail：支持1个204Pin DDR3L SO-DIMM槽，标配4GB， 插槽最大支持8GB，整机内存最大支持8GB Elkhart lake：支持1个260 Pin DDR4 SO-DIMM槽，插槽最大支持32GB，整机内存最大支持32GB SkyLake-U：支持1个260Pin DDR4 SO-DIMM槽，板载4GB（可选），插槽最大支持16GB，整机内存最大支持20GB |
|

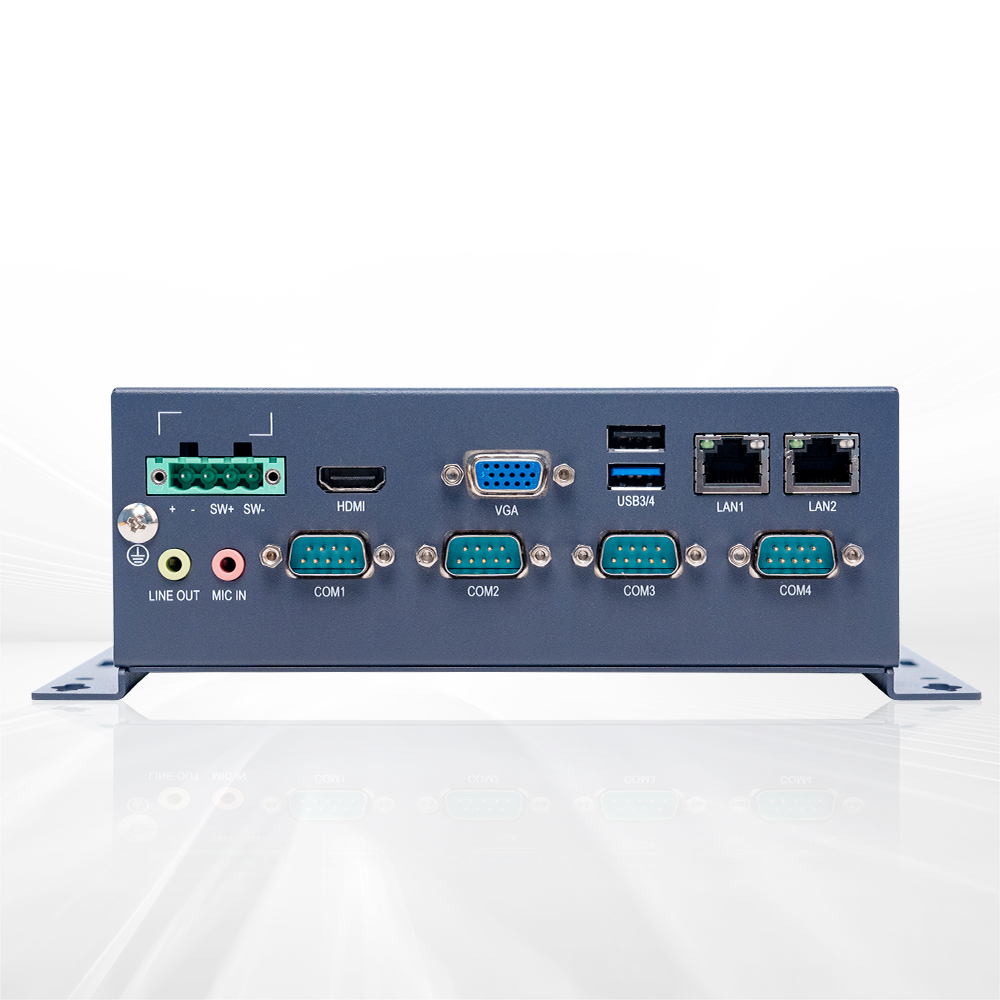

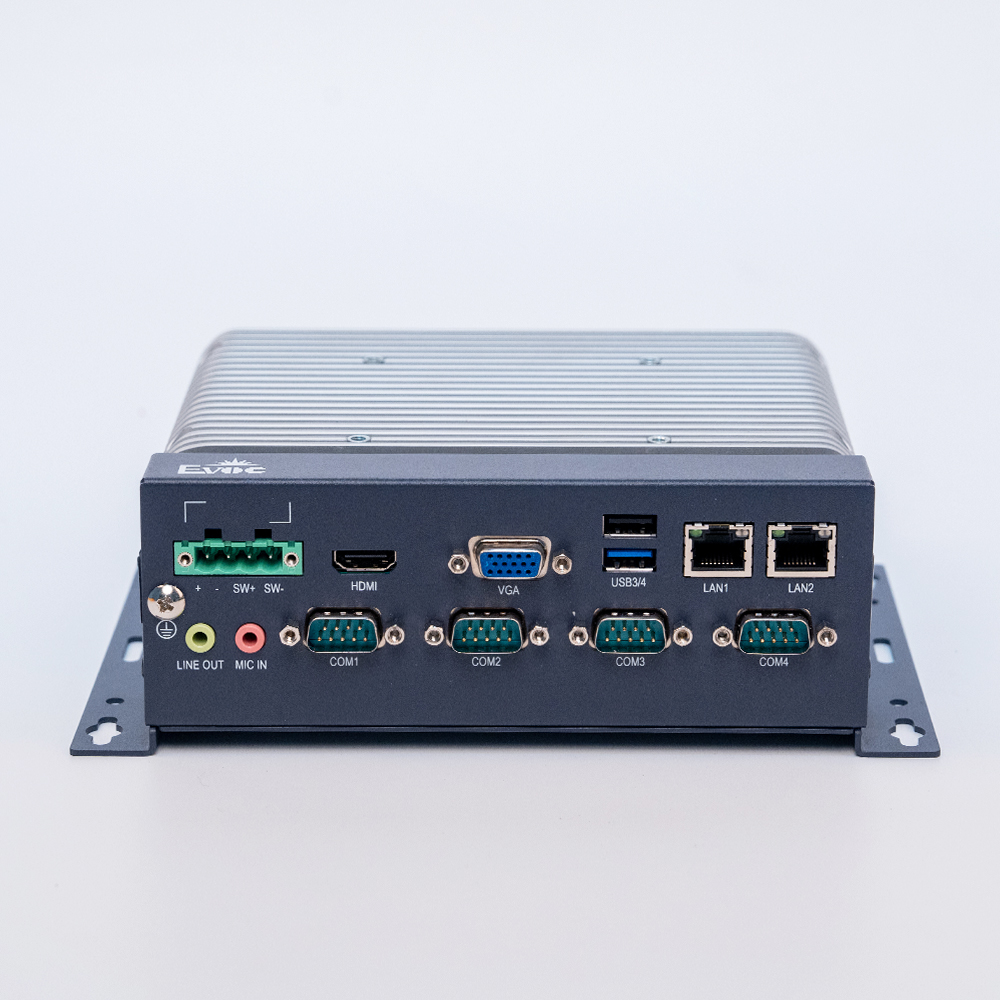

| I/O 接口 | 网口 | 2个RJ45 10/100/1000Mbps网络接口，最大可扩展至4个网口，LAN1支持网络唤醒 |
| 显示 | 提供1个VGA、1个HDMI显示，支持双显 | |
| USB | BayTrail：最大支持1个USB3.0+5个USB2.0接口 Elkhart lake：标配1个USB3.0+3个USB2.0接口，最大支持1个USB3.0+5个USB2.0接口 SkyLake-U：最大支持2个USB3.0+4个USB2.0接口 |
|
| COM | 2~4个串口，COM1~COM4，RS232/485/422可选 | |
| Audio | 1组Audio接口（支持MIC-IN、LINE-OUT） | |
| 扩展总线 | 主板集成 | BayTrail/ SkyLake-U： 1个M.2 key E槽（实现WIFI功能） 1个M-SATA插槽（实现4G 或存储功能，4G功能和存储扩展不能共存使用） Elkhart lake： 1个M.2 key B槽（实现5G功能或储存功能） 1个Mini-PCIE插槽（实现4G或WiFi功能） 1个M.2 key M或PCIEx4（X2资源）卧式（默认支持M.2 key M功能） |
| 存储器 | 硬盘 | 1个SATA 接口（可选2.5寸机械硬盘或固态硬盘） |
| M-SATA | BayTrail/ SkyLake-U：支持1个M-SATA插槽 Elkhalt lake：支持1个M.2 KEY M和1个M.2 KEY B插槽 |
|
| 工作环境 | 0℃～+45℃（机械硬盘） -10℃～+60℃（宽温固态/电子硬盘） 注意：整机工作环境的空气流速须大于0.5m/s |
|
| 存储环境 | -40℃～+85℃；湿度：5%～95%（非凝结状态） | |
| 安装方式 | 壁挂式、桌面式、VESA标准支撑臂 | |
| 产品尺寸 | 176mm（W）×142mm（D）×64mm（H）（不含安装支架） | |
| 电源 | 1个4Pin凤凰端子型电源接口 外置AC 220V电源适配器供电 或 DC 9-30V 宽压输入（可选） 整机标配单压直流输出： Intel® SkyLake-U： DC 19V 单电源供电 Intel® BayTrail/ Elkhart lake：DC 12V 单电源供电 |
|
| 操作系统 | Intel® BayTrail/ SkyLake-U：支持WIN7（64bit）、WIN10、LINUX（2.6内核）等操作系统 Intel® Elkhart lake： WIN10、CentOS 、Linux、Ubuntu等高内核版本LINUX系统 |
|
| 料号 | 型号 | 描述 |
|---|---|---|
| 0010-165661 | M50B-E-01 | 微型无风扇整机/ Intel®BayTrail芯片组/Celeron J1900 2.0Ghz四核处理器/4GB内存/128G SSD/串口*4/ USB2.0 *3+USB3.0 *1/千兆网口*2/VGA *1/ HDMI*1/Line-out*1/MIC*1/12V DC供电/12V电源适配器*1 |
| 0020-066531 | M50B-E-01 | 微型无风扇准系统/ Intel®BayTrail芯片组/Celeron J1900 2.0Ghz四核处理器/无内存/无硬盘/串口*4/ USB2.0*3+USB3.0*1/千兆网口*2/VGA *1/ HDMI*1/Line-out*1/MIC*1 /12V DC供电/无电源适配器 |
| 0010-165671 | M50B-E-02 | 微型无风扇整机/Intel®BayTrail芯片组/Celeron J1900 2.0Ghz四核处理器/4GB内存/128G SSD/串口*2/ USB2.0 *5+ USB3.0 *1/千兆网口*4/VGA *1/HDMI*1/ Line-out*1/MIC*1/12V DC供电/12V电源适配器*1 |
| 0020-066541 | M50B-E-02 | 微型无风扇准系统/Intel®BayTrail芯片组/Celeron J1900 2.0Ghz四核处理器/无内存/无硬盘/串口*2/ USB2.0 *5+USB3.0 *1/千兆网口*4/VGA口*1/HDMI*1/ Line-out*1/MIC*1/12V DC供电/无电源适配器 |
| 0010-177931 | M50B-E-11 | 紧凑型无风扇整机/Intel Celeron J6412 2.0 GHz四核处理器/4GB内存/128G SSD/串口*4/ USB2.0 *3+USB3.0 *1/千兆网口*2/VGA *1/ HDMI*1/Line-out*1/MIC*1 /12V DC供电/电源适配器*1 |
| 0010-177941 | M50B-E-12 | 紧凑型无风扇整机/ Intel Atom X6425E 2.0 GHz四核处理器/4GB内存/128G SSD/串口*4/ USB2.0 *3+USB3.0 *1/千兆网口*2/VGA *1/ HDMI*1/Line-out*1/MIC*1 /12V DC供电/电源适配器*1 |
| 0010-165681 | M50B-H-01 | 微型无风扇整机/Intel®Skylake SOC芯片组/I3-6100U 2.3Ghz双核处理器/4GB内存/128G SSD/串口*4/USB2.0 *2+USB3.0 *2/千兆网口*2/VGA *1/ HDMI*1/Line-out*1/MIC*1/19V DC供电/19V电源适配器*1 |
| 0020-066551 | M50B-H-01 | 微型无风扇准系统/Intel®Skylake SOC芯片组/I3-6100U 2.3Ghz双核处理器/无内存/无硬盘/串口*4/USB2.0 *2+USB3.0*2/千兆网口*2/VGA *1/ HDMI*1/Line-out*1 /MIC*1/19V DC供电/无电源适配器 |
| 0010-165691 | M50B-H-02 | 微型无风扇整机/Intel®Skylake SOC芯片组/I5-6300U 2.4Ghz双核处理器/4GB内存/128G SSD/串口*4/ USB2.0 *2+USB3.0 *2/千兆网口*2/VGA *1/ HDMI*1/Line-out*1/MIC*1/19V DC供电/19V电源适配器*1 |
| 0020-066561 | M50B-H-02 | 微型无风扇准系统/Intel®Skylake SOC芯片组/I5-6300U 2.4Ghz双核处理器/无内存/无硬盘/串口*4/ USB2.0 *2+USB3.0*2/千兆网口*2/VGA *1/ HDMI*1/Line-out*1/MIC*1 /19V DC供电/无电源适配器 |
| 0010-165731 | M50B-H-03 | 微型无风扇整机/Intel®Skylake SOC芯片组/ I7-6600U 2.6Ghz双核处理器/4GB内存/128G SSD/串口*2/ USB2.0 *4+USB3.0 *2/千兆网口*4/VGA *1/ HDMI*1/Line-out*1/MIC*1/19V DC供电/19V电源适配器*1 |
| 0020-066571 | M50B-H-03 | 微型无风扇准系统/Intel®Skylake SOC芯片组/ I7-6600U 2.6Ghz双核处理器/无内存/无硬盘/串口*2/ USB2.0 *4+USB3.0*2/千兆网口*4/VGA *1/ HDMI*1/Line-out*1/MIC*1/19V DC供电/无电源适配器 |
| 0010-173641 | M50B-H-04 | 紧凑型高性能无风扇整机/Intel®Skylake SOC芯片组/I5-6300U 2.4Ghz双核处理器/8GB内存/128G SSD/串口*4/ USB2.0 *2+USB3.0 *2/千兆网口*2/VGA *1/ HDMI*1/Line-out*1/MIC*1/19V DC供电/19V电源适配器*1 |
| 0010-173651 | M50B-H-05 | 紧凑型高性能无风扇整机/Intel®Skylake SOC芯片组/ I7-6600U 2.6Ghz双核处理器/8GB内存/128G SSD/串口*2/ USB2.0 *4+USB3.0 *2/千兆网口*4/VGA *1/ HDMI*1/Line-out*1/MIC*1/19V DC供电/19V电源适配器*1 |
| 0010-186741 | M50B-E-13 | 紧凑型无风扇整机/Intel Celeron J6412 2.0 GHz四核处理器/4GB内存/128G SSD/串口*2/ USB2.0 *5+USB3.0 *1/千兆网口*4/VGA *1/ HDMI*1/Line-out*1/MIC*1 /12V DC供电/电源适配器*1 |
| 0020-068051 | M50B-E-17 | 紧凑型无风扇准系统/Intel Celeron J6412 2.0 GHz四核处理器/无内存/无硬盘/串口*4/ USB2.0 *3+USB3.0 *1/千兆网口*2/VGA *1/ HDMI*1/Line-out*1/MIC*1 /12V DC供电/电源适配器*1 |
| 0020-068021 | M50B-E-18 | 紧凑型无风扇准系统/ Intel Atom X6425E 2.0 GHz四核处理器/无内存/无硬盘/串口*4/ USB2.0 *3+USB3.0 *1/千兆网口*2/VGA *1/ HDMI*1/Line-out*1/MIC*1 /12V DC供电/电源适配器*1 |
