低功耗高性能无风扇嵌入式系统

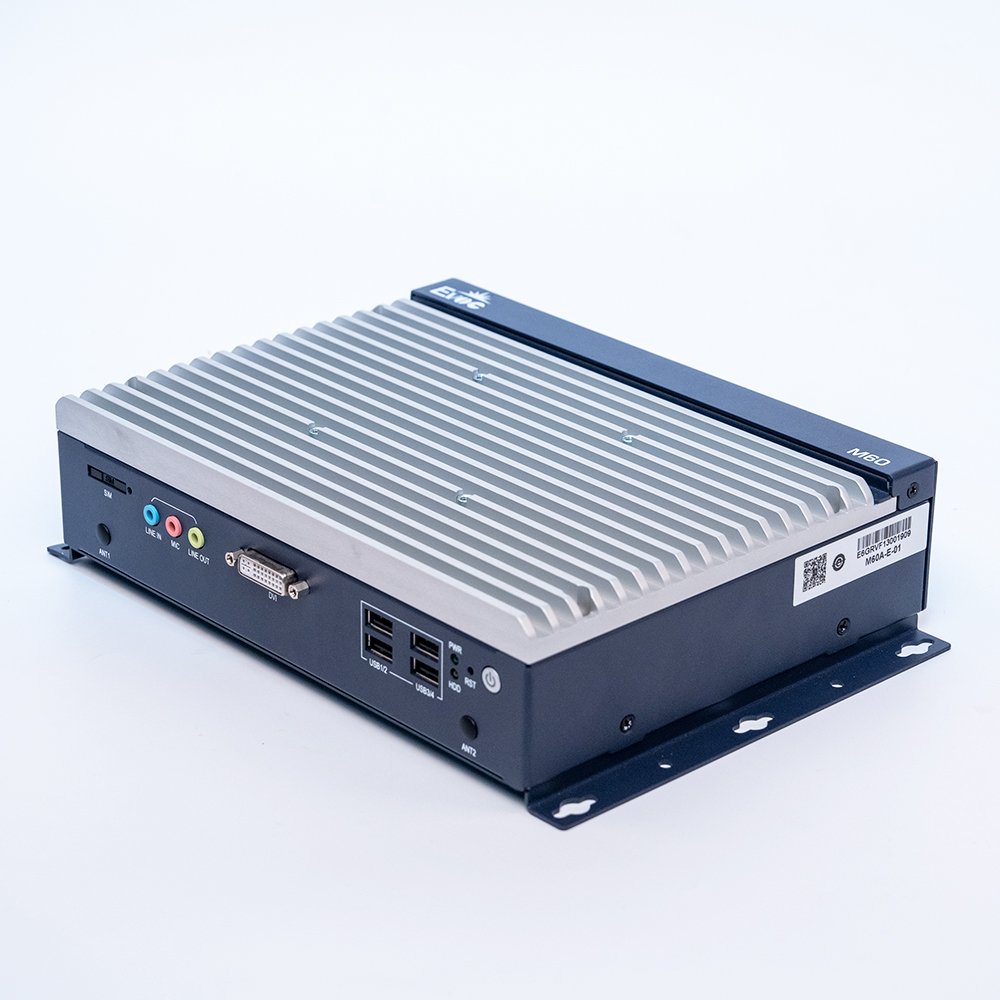

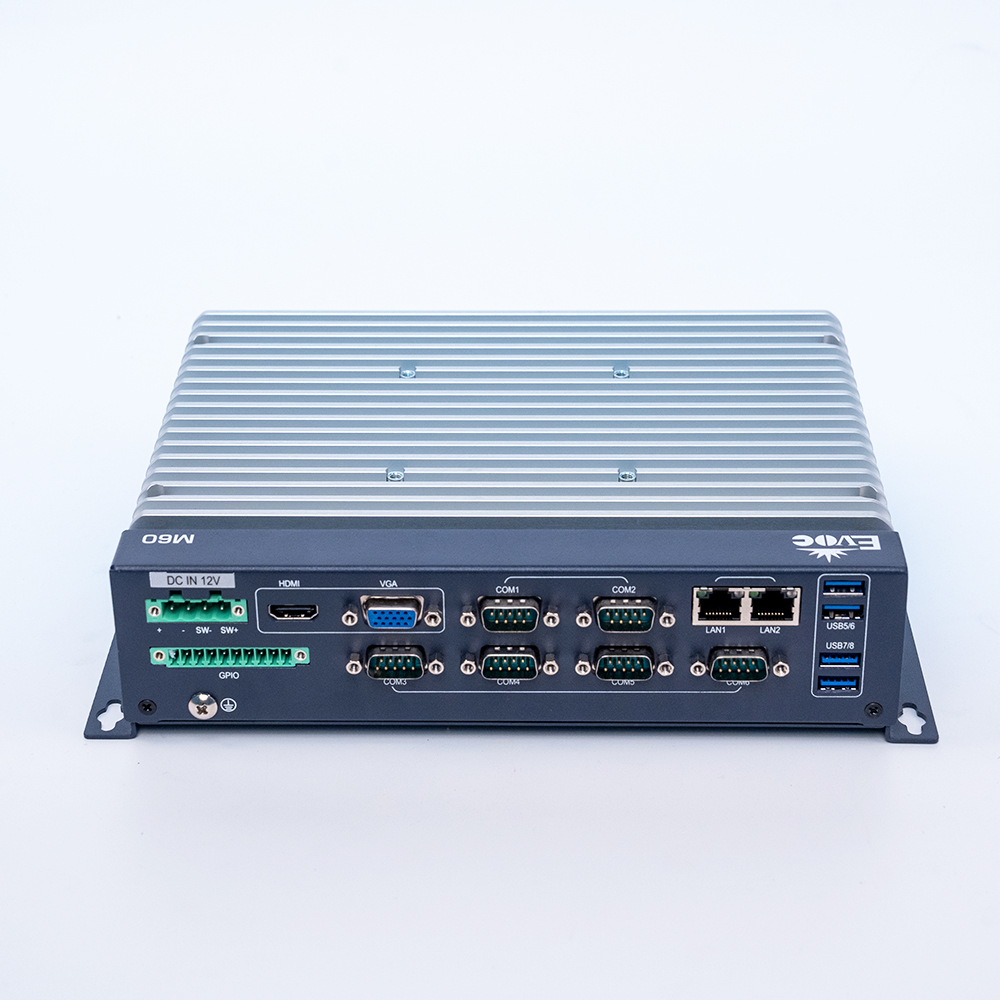

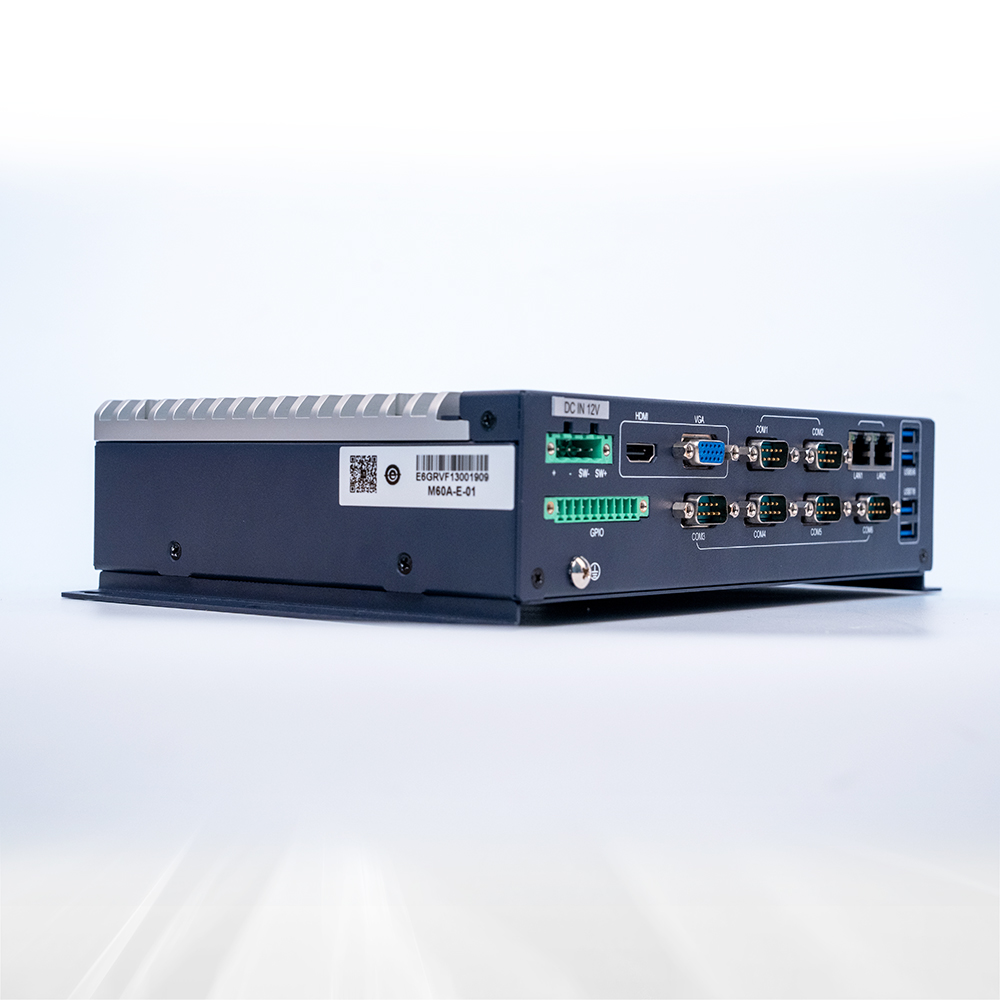

M60A是一款低功耗高性能无风扇嵌入式产品，产品机壳采用铝合金铸造成形，结构紧凑、无风扇设计，具有优良的密封防尘、散热与抗振性能，可以满足污染大，灰尘多，电磁干扰严重等恶劣环境的使用。产品采用Intel C236/H110/Baytrail多种平台技术方案实现，支持Intel® Core™6/7/8/9 CPU，支持多个千兆网口，支持PCI、PCIE扩展，整机功能齐全，环境适应性强，产品适用于中高端客户需求，可广泛应用于机器视觉、自动驾驶、高速公路车道控制、机械检测设备、工业自动化控制等各种嵌入式领域。
| 项目 | 描述 | |
|---|---|---|
| 系统配置 | 处理器 | M60A-E：Intel® Celeron J1900 2.0Ghz四核，板载不可更换 M60A-H：Intel® H110/C236：支持6/7/8代Intel® Core™ I3/I5/I7系列，支持9代Intel® Core™ I3/I5系列，LGA1151，CPU TDP ≤ 65W |
| 芯片组 | M60A-E：Intel® BayTrail M60A-H：Intel® H110/C236 |
|
| 内存 | M60A-E（BayTrail）：支持1个204Pin DDR3L SO-DIMM插槽，最大支持8GB，且 8G DDR3L 内存需双面颗粒。 M60A-H（H110/C236）： 支持2个260Pin DDR4 SO-DIMM内存插槽，单个插槽最大支持32GB，整机内存最大支持64GB |
|

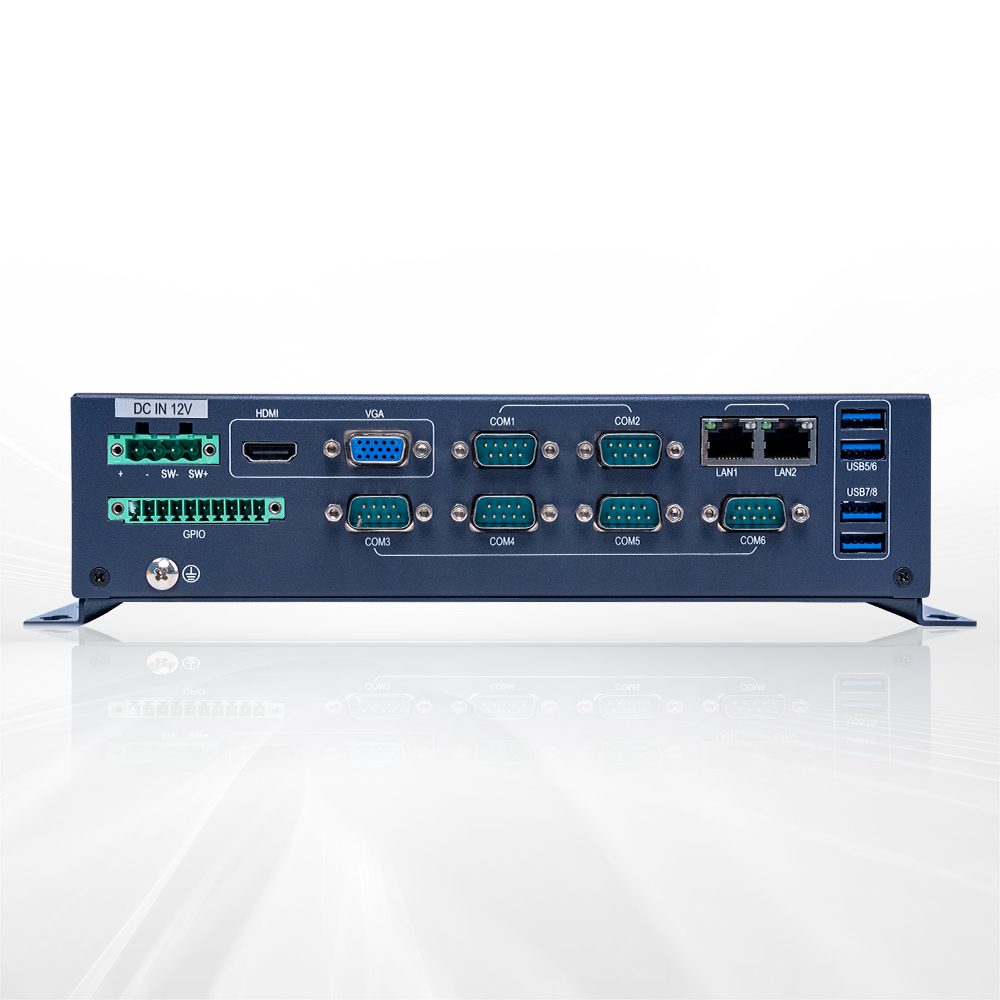

| I/O 接口 | 网口 | 2/4/6个RJ45 10/100/1000Mbps网络接口可选 |
| 显示 | M60A-E （BayTrail）/M60A-H（H110）：支持VGA、HDMI、DVI-I中任意两显，不支持同时三显 M60A-H （C236）：支持VGA、HDMI、DVI-I同时独立三显 |
|
| USB | M60A-E（BayTrail）：1个USB3.0+7个USB2.0接口 M60A-H（H110）：4个USB3.0+4个USB2.0接口 M60A-H（C236）：8个USB3.0接口 |
|
| COM | 4/5/6个串口可选，COM1~COM6支持RS232/485/422可选（MAX），配扩展箱可达到10个COM口，扩展箱的4个串口为RS-232模式 | |
| GPIO | 1个8路GPIO（1×10凤凰端子） | |
| Audio | 1组Audio接口（支持MIC-IN、LINE-IN、LINE-OUT） | |
| 扩展总线 | 主板集成 | 1个M-SATA插槽（实现4G 或存储功能） 1个SIM卡槽，支持SIM卡外插，方便安装 1个M.2 key E槽（实现WIFI功能） M60A-H（C236）：支持1个M.2 keyM（PCIe X4信号） M60A-H（H110）：支持1个M.2 keyM（PCIe X1信号） |
| 扩展箱 | 双扩展卡一：2个PCI（选配） 双扩展卡二：1个PCI+1个PCIE x 16（选配） 四扩展卡一：4个PCI（选配） 适配M60A-H（H110/C236）：PCIE槽为PCIE3.0 x16信号 适配M60A-E （J1900）：PCIE槽为PCIE3.0 x1信号 备注：PCI槽支持PCI2.3标准；PCI卡支持尺寸高106.68mm，长174.63mm，PCIE卡支持尺寸高106.68mm，长167.65mm |
|
| 存储器 | 硬盘 | 提供2个SATA接口，支持2个2.5寸笔记本硬盘，支持热插拔功能 |
| M-SATA | 提供1个M-SATA插槽 M60A-H（C236）：支持1个M.2 keyM（PCIe X4信号） M60A-H（H110）：支持1个M.2 keyM（PCIe X1信号） |
|
| 工作环境 | CPU功耗：CPU TDP＜35W 带机械硬盘：0℃～+45℃ 带固态/电子硬盘：-10℃～+60℃ CPU功耗：CPU TDP=35W 带机械硬盘：0℃～+40℃ 带固态/电子硬盘：-10℃～+60℃ CPU功耗：35W＜CPU TDP≤65W 带机械硬盘：0℃～+40℃ 带固态/电子硬盘：-10℃～+50℃ 注意：整机工作环境的空气流速依据具体配置 |
|
| 存储环境 | -40℃～+85℃；湿度：5%～95%（非凝结状态） | |
| 安装方式 | 壁挂式、桌面式、VESA标准支撑臂 | |
| 产品尺寸 | 不带扩展箱： M60A-E：240mm（W）×185mm（D）×58mm（H） M60A-H：240mm（W）×185mm（D）×78mm（H） 带扩展箱： M60A-E-2P：240mm（W）×196.8mm（D）×113mm（H） M60A-H-2P：240mm（W）×196.8mm（D）×133mm（H） |
|
| 电源 | 1个4Pin凤凰端子型电源接口 外置AC 220V电源适配器供电 或 DC 9-36V 宽压输入可选： M60A-H（Intel® H110/C236）：标配 DC 19V 单电源供电（可选配9VDC-36VDC宽压模块） M60A-E（Intel® BayTrail）：标配 DC 12V 单电源供电（可选配9VDC-36VDC宽压模块） |
|
| 操作系统 | WIN7(64bit)、WIN10、LINUX(2.6 内核) | |
| 料号 | 型号 | 描述 |
|---|---|---|
| 0010-162111 | M60A-E-01 | 无风扇整机/Intel®BayTrail芯片组/Celeron J1900 2.0Ghz四核处理器/4GB内存/128G SSD/串口*6/USB3.0*1+ USB2.0*7/千兆网口*2/VGA*1/HDMI*1/DVI*1/ GPIO*1/Line-out*1/MIC*1/ Line-in*1/12V DC供电/12V电源适配器*1 |
| 0020-066581 | M60A-E-01 | 无风扇准系统/Intel®BayTrail芯片组/Celeron J1900 2.0Ghz四核处理器/无内存/无硬盘/串口*6/ USB3.0*1+ USB2.0*7/千兆网口*2/VGA*1/HDMI*1/DVI*1/ GPIO*1/Line-out*1/MIC*1/ Line-in*1/12V DC供电/无电源适配器 |
| 0010-162121 | M60A-E-2P-01 | 无风扇整机/Intel®BayTrail芯片组/Celeron J1900 2.0Ghz四核处理器/4GB内存/128G SSD/串口*10/USB3.0*1+ USB2.0*7/千兆网口*2/VGA*1/HDMI*1/DVI*1/ GPIO*1/Line-out*1/MIC*1/ Line-in*1/PCI扩展*2/12V DC供电/12V电源适配器*1 |
| 0020-066591 | M60A-E-2P-01 | 无风扇准系统/Intel®BayTrail芯片组/Celeron J1900 2.0Ghz四核处理器/无内存/无硬盘/串口*10/USB3.0*1+ USB2.0*7/千兆网口*2/VGA*1/HDMI*1/DVI*1/ GPIO*1/Line-out*1/MIC*1/ Line-in*1/PCI扩展*2/12V DC供电/无电源适配器 |
| 0010-162131 | M60A-H-01 | 无风扇整机/Intel®H110芯片组/I5-7500T 2.7Ghz四核处理器/4GB内存/128G SSD/串口*6/ USB3.0*4+ USB2.0*4/千兆网口*2/VGA*1/HDMI*1/DVI*1/ GPIO*1/Line-out*1/MIC*1/ Line-in*1/19V DC供电/19V电源适配器*1 |
| 0020-066601 | M60A-H-01 | 无风扇准系统/Intel®H110芯片组/无CPU/无内存/无硬盘/串口*6/ USB3.0*4+ USB2.0*4/千兆网口*2/VGA*1/HDMI*1/DVI*1/ GPIO*1/Line-out*1/MIC*1/ Line-in*1/19V DC供电/无电源适配器 |
| 0010-162141 | M60A-H-2P-01 | 无风扇整机/Intel®H110芯片组/I5-7500T 2.7Ghz四核处理器/4GB内存/128G SSD/串口*10/ USB3.0*4+ USB2.0*4/千兆网口*2/VGA*1/HDMI*1/DVI*1/ GPIO*1/Line-out*1/MIC*1/ Line-in*1/PCI*1+PCIE*1扩展/19V DC供电/ 19V电源适配器*1 |
| 0020-066611 | M60A-H-2P-01 | 无风扇准系统/Intel®H110芯片组/无CPU/无内存/无硬盘/串口*10/ USB3.0*4+ USB2.0*4/千兆网口*2/VGA*1/HDMI*1/DVI*1/ GPIO*1/Line-out*1/MIC*1/ Line-in*1/ PCI*1+PCIE*1扩展/19V DC供电/无电源适配器 |
| 0010-162151 | M60A-H-21 | 无风扇整机/Intel®C236芯片组/I7-8700 3.2Ghz六核处理器/4GB内存/128G SSD/串口*5/USB3.0*8/千兆网口*4/ |
| 0020-066621 | M60A-H-21 | 无风扇准系统/Intel®C236芯片组/无CPU/无内存/无硬盘/串口*5/USB3.0*8/千兆网口*4/VGA*1/HDMI*1/DVI*1/ GPIO*1/Line-out*1/MIC*1/ Line-in*1/19V DC供电/无电源适配器 |
| 0010-173661 | M60A-H-02 | 无风扇整机/Intel®H110芯片组/I5-7500T 2.7Ghz四核处理器/8GB内存/128G SSD/串口*6/ USB3.0*4+ USB2.0*4/千兆网口*2/VGA*1/HDMI*1/DVI*1/ GPIO*1/Line-out*1/MIC*1/ Line-in*1/19V DC供电/19V电源适配器*1 |
| 0010-173671 | M60A-H-2P-02 | 无风扇整机/Intel®H110芯片组/I5-7500T 2.7Ghz四核处理器/8GB内存/128G SSD/串口*10/ USB3.0*4+ USB2.0*4/千兆网口*2/VGA*1/HDMI*1/DVI*1/ GPIO*1/Line-out*1/MIC*1/ Line-in*1/PCI*1+PCIE*1扩展/19V DC供电/19V电源适配器*1 |
| 0010-173681 | M60A-H-22 | 无风扇整机/Intel®C236芯片组/I7-8700 3.2Ghz六核处理器/8GB内存/128G SSD/串口*5/USB3.0*8/千兆网口*4/VGA*1/HDMI*1/DVI*1/ GPIO*1/Line-out*1/MIC*1/ Line-in*1/19V DC供电/19V电源适配器*1 |
