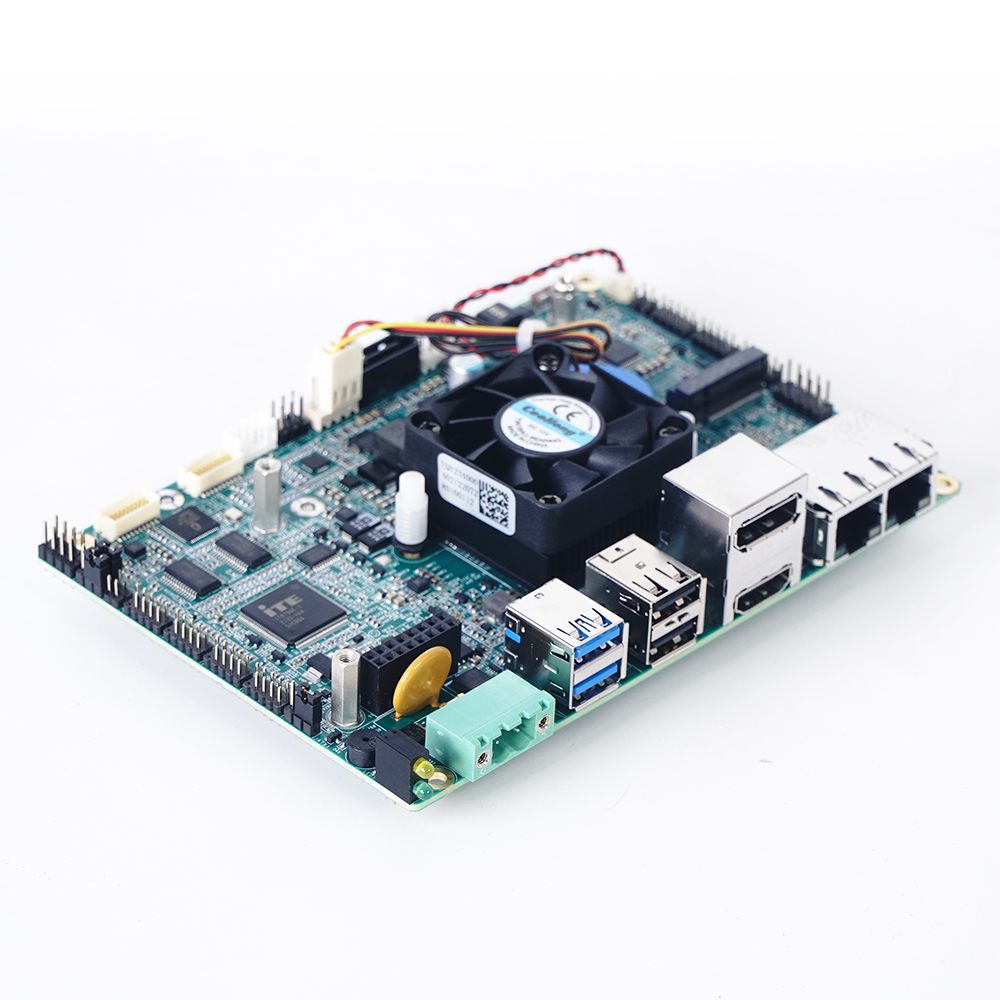

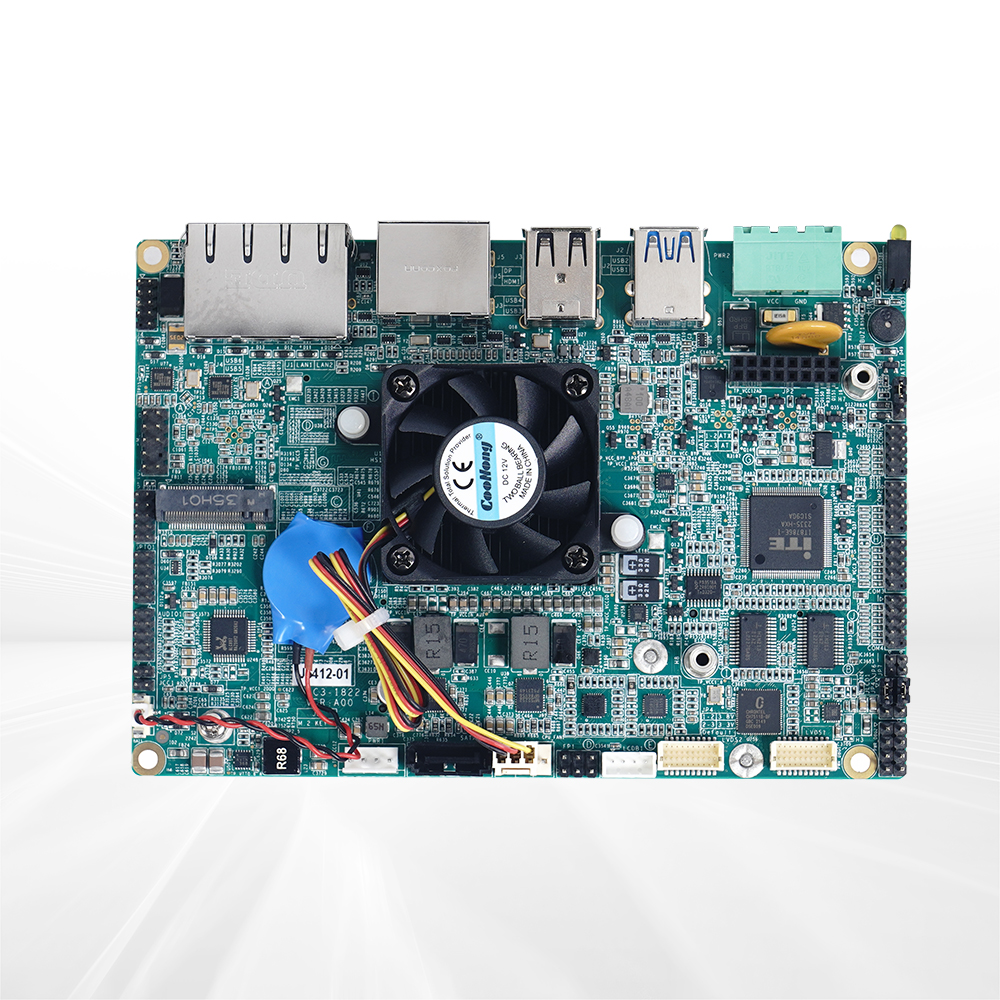

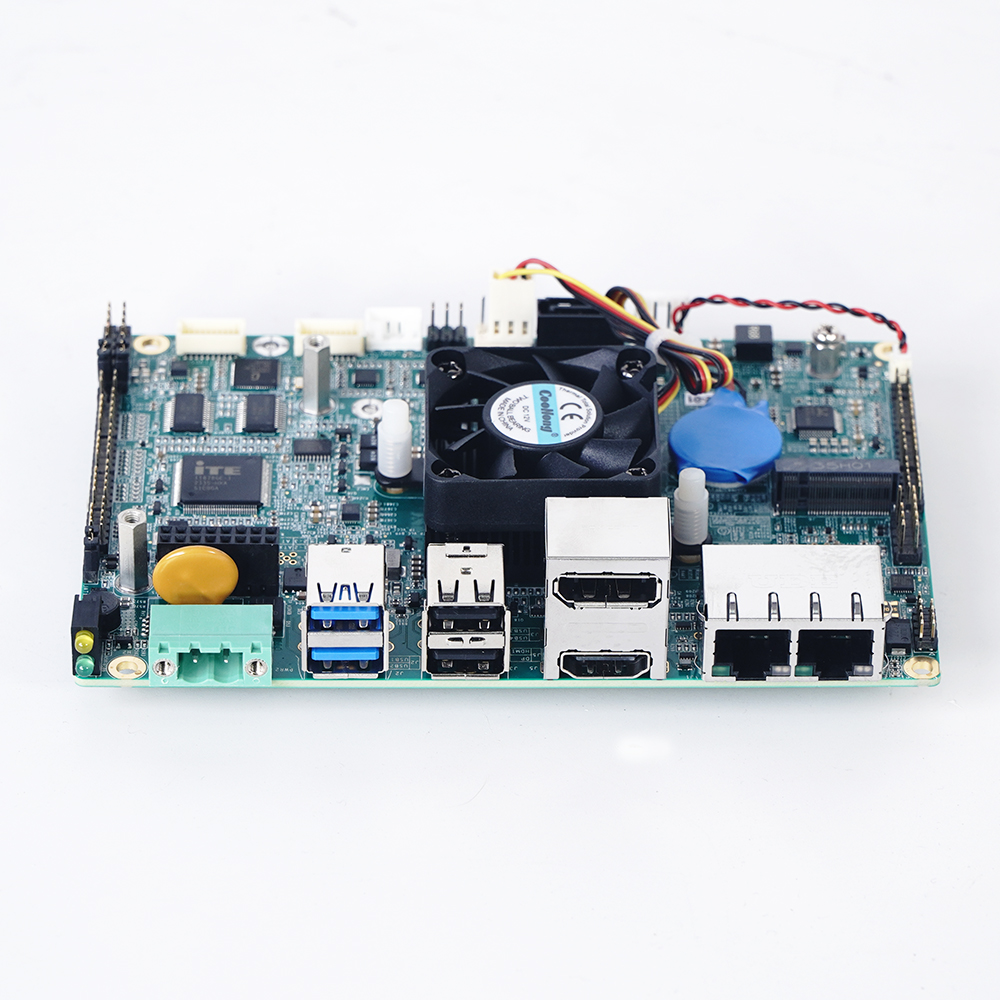

EC3-1822-研祥-研祥智能-研祥EVOC

项目		描述
处理器		采用 Intel Elkhart Lake板贴 CPU，CeleronJ6412/N6211/Atom x6425E
内存		1根260pin DDR4 SO-DIMM , 支持到3200MHz, 最大32GB
显示接口		HDMI2.0、 DP1.4、 LVDS
音频		采用HDA标准，支持MIC-IN/LINE-IN/LINE-OUT
LAN		2个10/100/1000Mbps网口
存储器		1个 SATA3.0 、1 个 M.2 2242 Key-M (SATA3.0)
IO接口		板载前置：2个USB3.1 Gen2 (10Gbps，Type A)、2个USB2.0(Type A)、主板内置2个USB2.0 2个RS232/422/485，2个RS232 1个TPM接口，支持TPM 2.0安全加密 1个硬盘指示灯, 1个电源指示灯 1个16路GPIO
总线扩展		1个M.2 E-key 2230 (USB2.0信号和PCIeX1信号），支持Wifi 1个M.2 B-key 3052(USB3.0信号），带SIM卡槽，支持4G /5G
电源		标准采用DC 12V供电可选DC9-36V宽压供电模块
工作环境		－10℃～+60℃
存储环境		-40℃～+85℃
恒定湿热		40℃ 95%RH 无凝结
外形尺寸		146.1mm（长）×101.6mm（宽）
操作系统		Windows 10/Windows 11 64 bit, Ubuntu, Linux高内核版本等。

料号	型号	描述
0030-024491	EC3-1822-N6211	3.5＂单板/板载N6211双核处理器/1根260pin DDR4 SO-DIMM插槽/DP+HDMI+LVDS/1个16BIT GPI0/ 2个USB3.1 Gen2 /4个USB2.0/1组Audio/2个GbE/1个SATA3.0/1个M.2 Key–M/2个RS-232,2个RS-232/422/485/1个 M.2 Key-E（支持Wifi）/1个 M.2 Key-B（支持4G/5G）/DC12V/不带CPU散热器组件
0030-024481	EC3-1822-J6412-01	3.5＂单板/板载J6412四核处理器/1根260pin DDR4 SO-DIMM插槽/DP+HDMI+LVDS/1个16BIT GPI0/2个USB3.1 Gen2/4个USB2.0/1组Audio/2个GbE/1个SATA3.0/1个M.2 Key–M /2个RS-2322个RS-232/422/485/1个 M.2 Key-E（支持Wifi）/1个 M.2 Key-B （支持4G/5G）/DC12V /不带CPU散热器组件
0030-024701	EC3-1822-J6412-02	3.5＂单板/板载J6412四核处理器/1根260pin DDR4 SO-DIMM插槽/DP+HDMI+LVDS/1个16BIT GPI0/2个USB3.1 Gen2/4个USB2.0/1组Audio/2个GbE/1个SATA3.0/1个M.2 Key–M /2个RS-2322个RS-232/422/485/1个 M.2 Key-E（支持Wifi）/1个 M.2 Key-B （支持4G/5G）/DC 9-36V宽压/不带CPU散热器组件
0030-024501	EC3-1822-X6425E	3.5＂单板/板载X6425E四核处理器/1根260pin DDR4 SO-DIMM插槽/DP+HDMI+LVDS/1个16BIT GPI0/2个USB3.1 Gen2/4个USB2.0/1组Audio/2个GbE/1个SATA3.0/1个M.2 Key–M /2个RS-2322个RS-232/422/485/1个 M.2 Key-E（支持Wifi）/1个 M.2 Key-B （支持4G/5G）/DC 9-36V宽压/不带CPU散热器组件
1500-016451	CPU散热器模块组件	EC3-1822-J6412/N6211，CPU散热器模块组件
1500-016461	CPU散热器模块组件	EC3-1822-X6425E，CPU散热器模块组件

名称	类型	平台	版本号	更新日期	大小	下载
产品说明书	PDF	全平台	VOL15.0	2025-04-23	0.51MB	下载 𐃯

EC3-1822
J6412/N6211/X6425E
