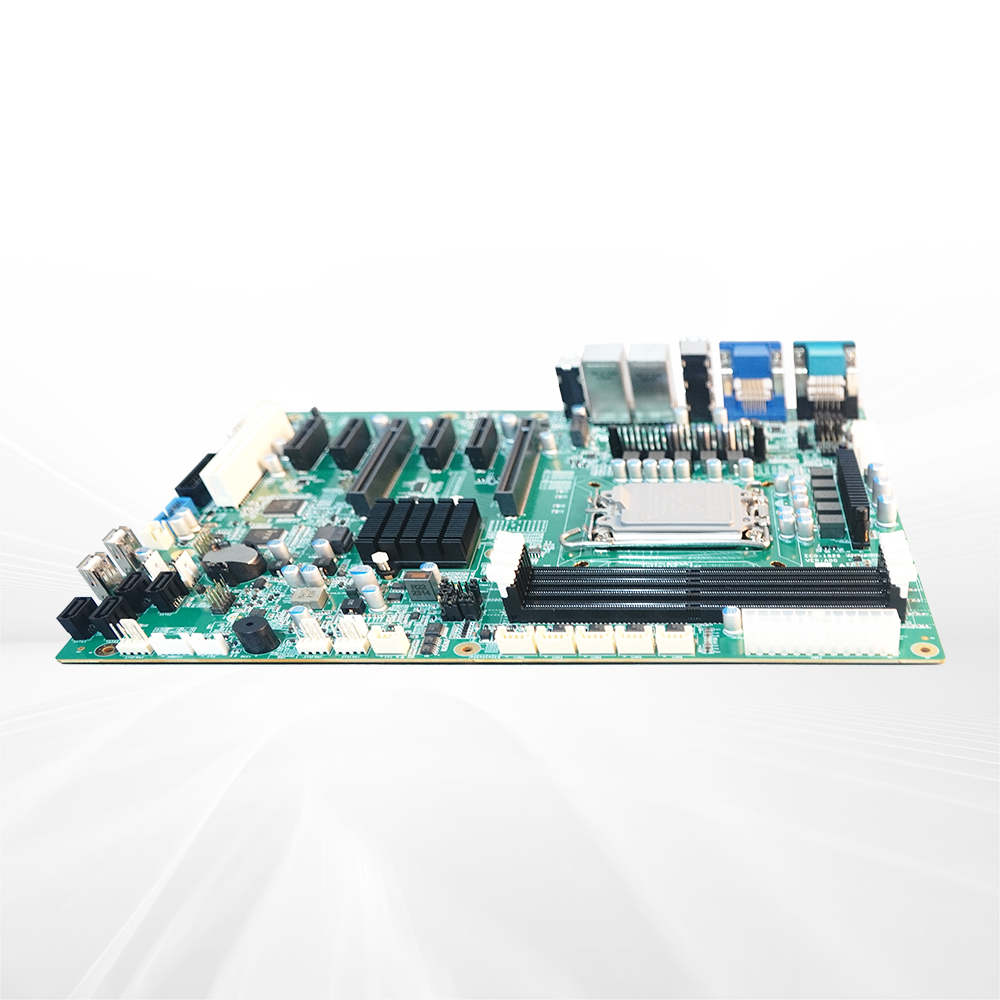

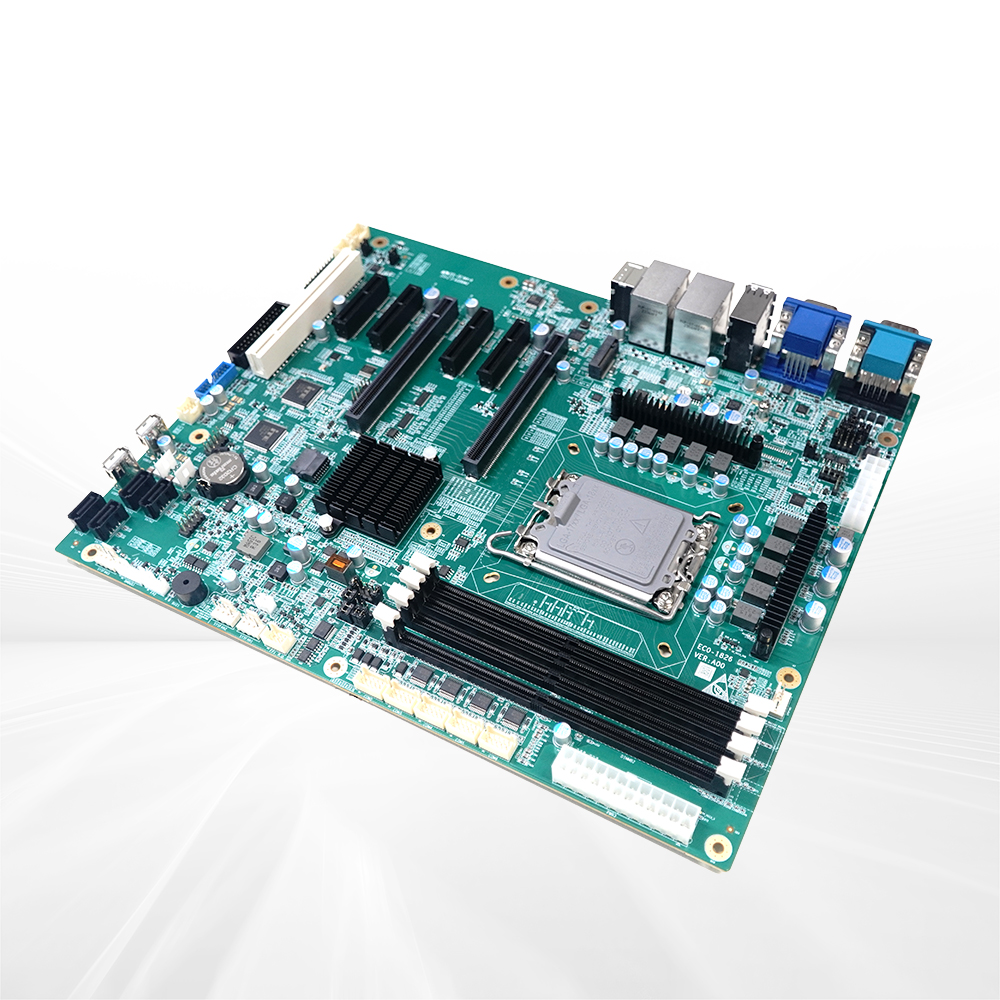

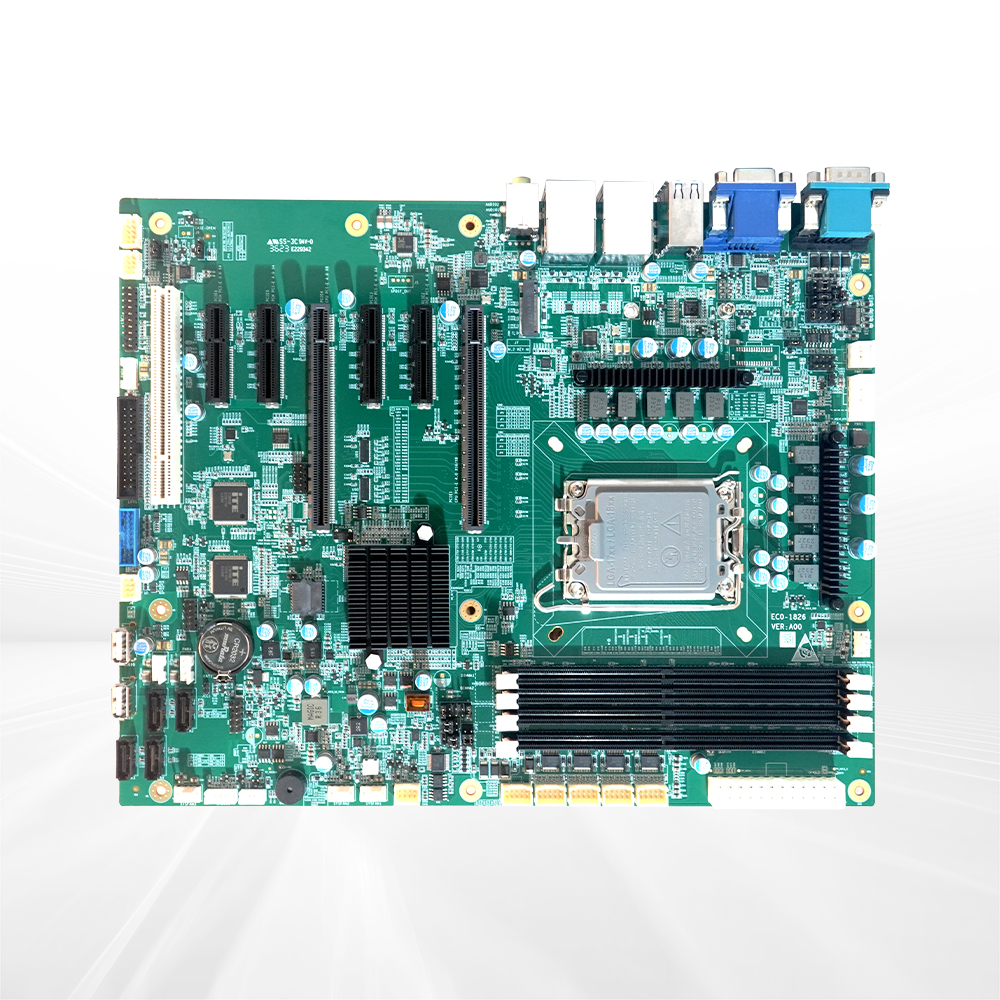

ATX结构单板电脑
EC0-1826主板采用标准ATX规范，采用英特尔Q670E芯片组，可支持Intel® 12th/13th /14th Core™ i9/i7/i5/i3处理器；提供4条DDR4 Non-ECC U-DIMM内存插槽，最大可扩展至128GB；支持高速USB3.2 Gen2接口，10Gb/S宽带速率；支持PCI+PCIE扩展组合，多串口、多USB接口，支持AMT远程管理功能；该产品将广泛应用在工业自动化、机器视觉、深度学习、安全监控、智能交通、环保、通信等领域。
| 项目 | 描述 | |
|---|---|---|
| 处理器 | 支持Intel LGA1700针脚的第12/13/14代处理器，最高功耗125W | |
| 芯片组 | Q670E | |
| 内存 | 4条DDR4 Non-ECC U-DIMM内存插槽，单根32GB，最大支持128GB | |
| 显示接口 | VGA、DP、HDMI2.0三显 | |
| 音频 | 支持MIC-IN/LINE-OUT | |
| LAN | 1个10/100/1000Mbps网络接口 1个10/100/1000/2500Mbps网络接口 LAN1可支持网络唤醒功能 |
|
| 存储器 | 4个SATA3.0，支持RAID0,1,5,10 | |
| IO接口 | 6个串口，其中COM1/COM2支持 RS232/422/485可调 COM1板载，COM2-6主板内置 板边板载：2个USB3.2 Gen2、2个USB3.2 Gen1、4个USB2.0 主板内置：2个USB3.2 Gen1、2个USB2.0、2个USB2.0 TYPE-A 1个8路数字I/O接口 1个TPM接口 1个LPT 1个PS2插针 |
|
| 总线扩展 | 1个PCI插槽 1个PCIE3.0 x4插槽 3个PCIE4.0 x4插槽 2个PCIE4.0 x16插槽（同时插卡使用，信号变成PCIe4.0x8） 1个M.2 Key-M（PCIE4.0 x4 尺寸：2242/2280） |
|
| 电源 | ATX电源供电 | |
| 工作环境 | -10℃～60℃ | |
| 存储环境 | -40℃～85℃ | |
| 恒定湿热 | 40℃ 95%RH 无凝结 | |
| 外形尺寸 | 305mm（长）×244mm（宽） | |
| 操作系统 | Windows 10(21H1)及以后的版本、WIN11、高内核版本LINUX系统 | |
| 料号 | 型号 | 描述 |
|---|---|---|
| 0030-024661 | EC0-1826-01 | ATX结构单板/Q670E芯片组/支持第12、13、14代 LGA1700针脚处理器/提供4条DDR4内存插槽/VGA+DP+HDMI2.0三显 /4个SATA3.0/1个M.2/2个RJ45网口/14个USB/ 6个COM/MIC-IN/LINE-OUT /1个8 路 GPIO/1个TPM/1个LPC接口/1个PCI、1个PCIe3.0 x4、3个PCIe4.0 x4、2个PCIe4.0 x16注意：2个PCIe x16插槽同时使用时降为PCIe x8的速度 |
