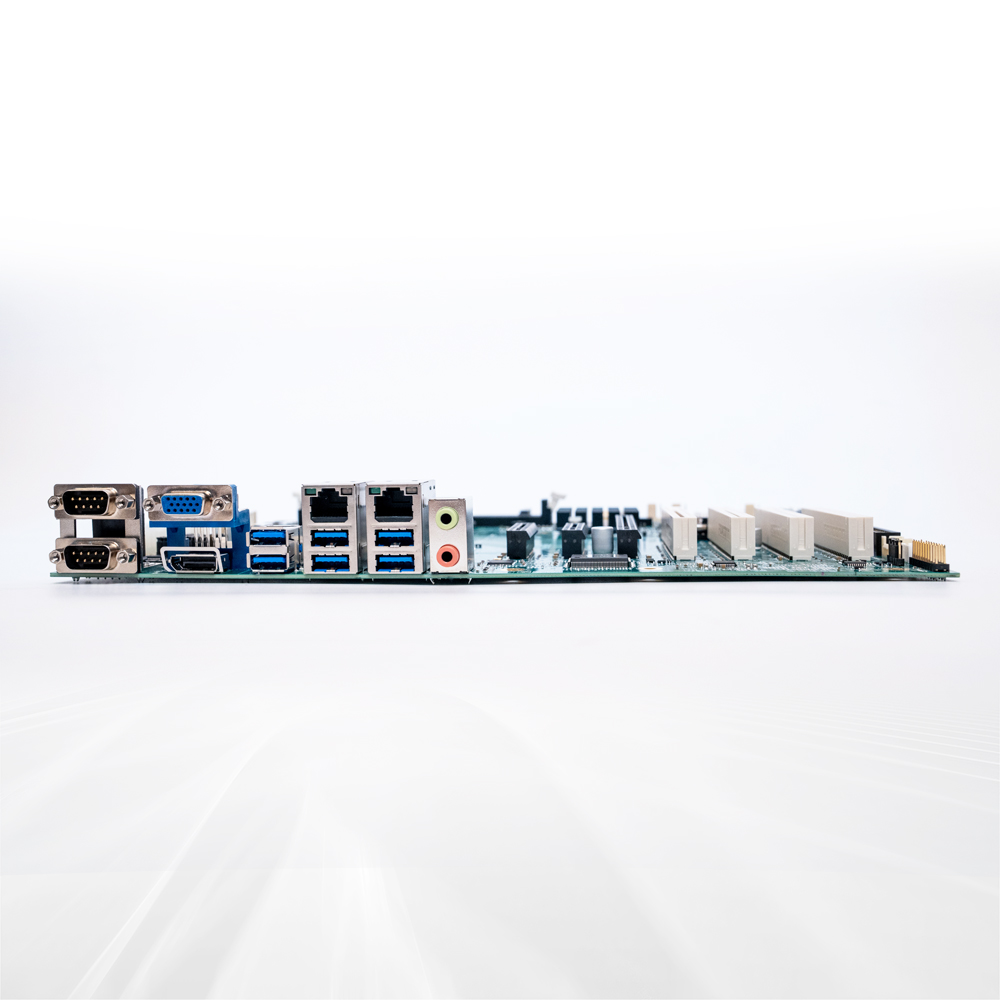

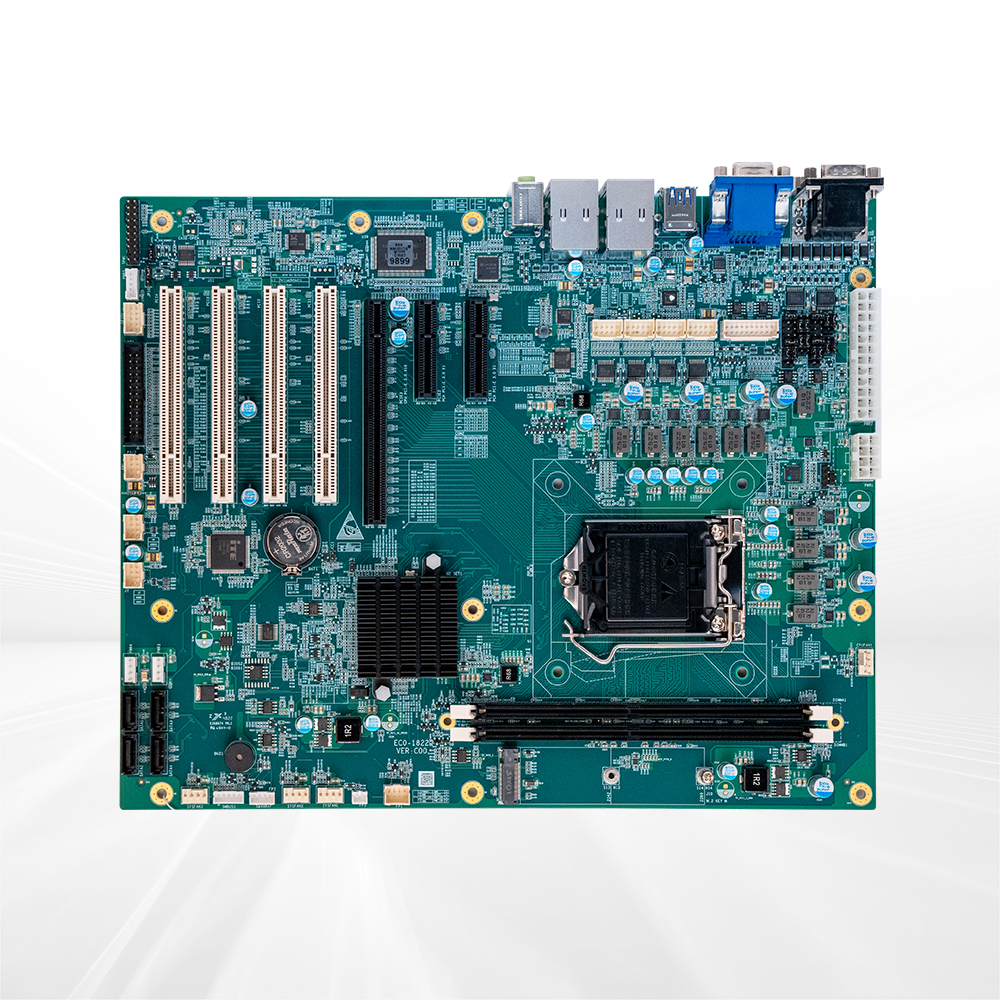

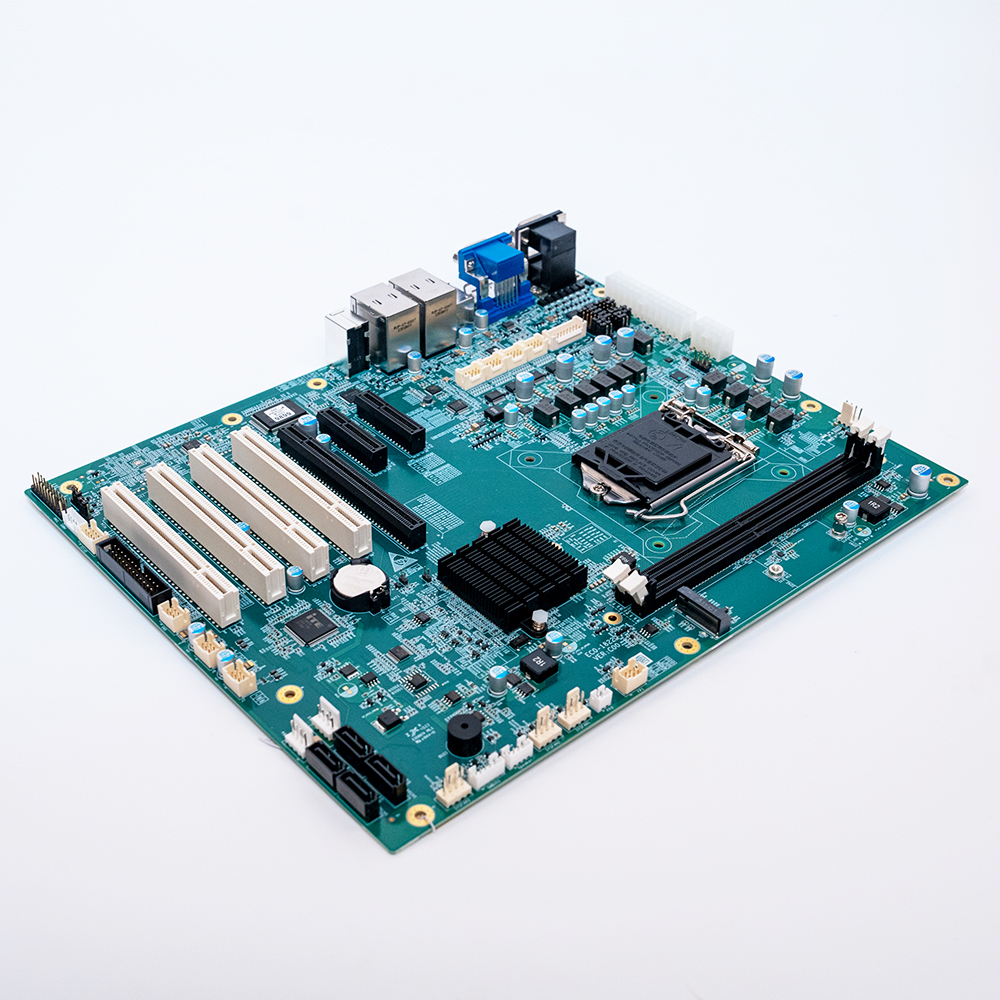

ATX结构单板电脑
EC0-1822主板采用标准ATX规范，采用英特尔H420E平台，支持Intel LGA1200针脚第10代处理器；提供2条DDR4内存插槽；支持PCI +PCIE扩展组合，多串口、多USB接口。产品可广泛应用在工业自动化、物联网、自助终端、石油化工、安全监控、智能交通、环保、通信等领域。
| 项目 | 描述 | |
|---|---|---|
| 处理器 | 支持Intel LGA 1200针脚第10代处理器；处理器最高功耗TDP≤125W | |
| 芯片组 | H420E | |
| 内存 | 2条DDR4 DIMM内存插槽，单根32GB，最大支持64GB | |
| 显示接口 | VGA、DP、DVI-D任意双显 | |
| 音频 | 支持MIC-IN/LINE-IN/LINE-OUT | |
| LAN | 2个千兆网口，LAN1支持网络唤醒 | |
| 存储器 | 4个SATA3.0 | |
| IO接口 | 6个串口,COM1、COM2支持RS-232/RS-422/RS-485模式选择 4个USB 2.0接口、6个USB3.2 GEN1接口 1个PS/2接口 1个8路数字I/O接口 1个TPM接口 |
|
| 总线扩展 | 4个PCI 2个PCIEx4(实际x1信号) 1个PCIEx16 1个M.2 KEY M接口(PCIE x2，尺寸2242/2280) |
|
| 电源 | ATX电源供电 | |
| 工作环境 | -10℃～60℃ | |
| 存储环境 | -20℃～80℃ | |
| 恒定湿热 | 40℃ 95%RH 无凝结 | |
| 外形尺寸 | 305mm（长）×244mm（宽） | |
| 操作系统 | WIN10、Linux | |
| 料号 | 型号 | 描述 |
|---|---|---|
| 0030-023461 | EC0-1822 | ATX结构单板/H420E 芯片组/第十代LGA1200针脚处理器/2条DDR4 DIMM内存插槽，最大可扩展至64 GB/ VGA、DP、DVI-D任意2显组合/4个SATA3.0,1个M.2（PCIe3.0 x2 M-key 2280 type)/2个千兆网口/6个USB 3.2 Gen 1、4个USB 2.0/ 6个COM/1组音频接口/1个8 bit GPIO/1个TPM/1个LPT/1个LPC/1个PS2主板内置/扩展：4个PCI、1个PCI E x16、2个PCIEx4(实际速率x1) |
| 名称 | 类型 | 平台 | 版本号 | 更新日期 | 大小 | 下载 |
|---|---|---|---|---|---|---|
| 产品说明书 | 全平台 | VOL15.0 | 2025-04-23 | 0.54MB | 下载 𐃯 |
