小型紧凑壁挂整机

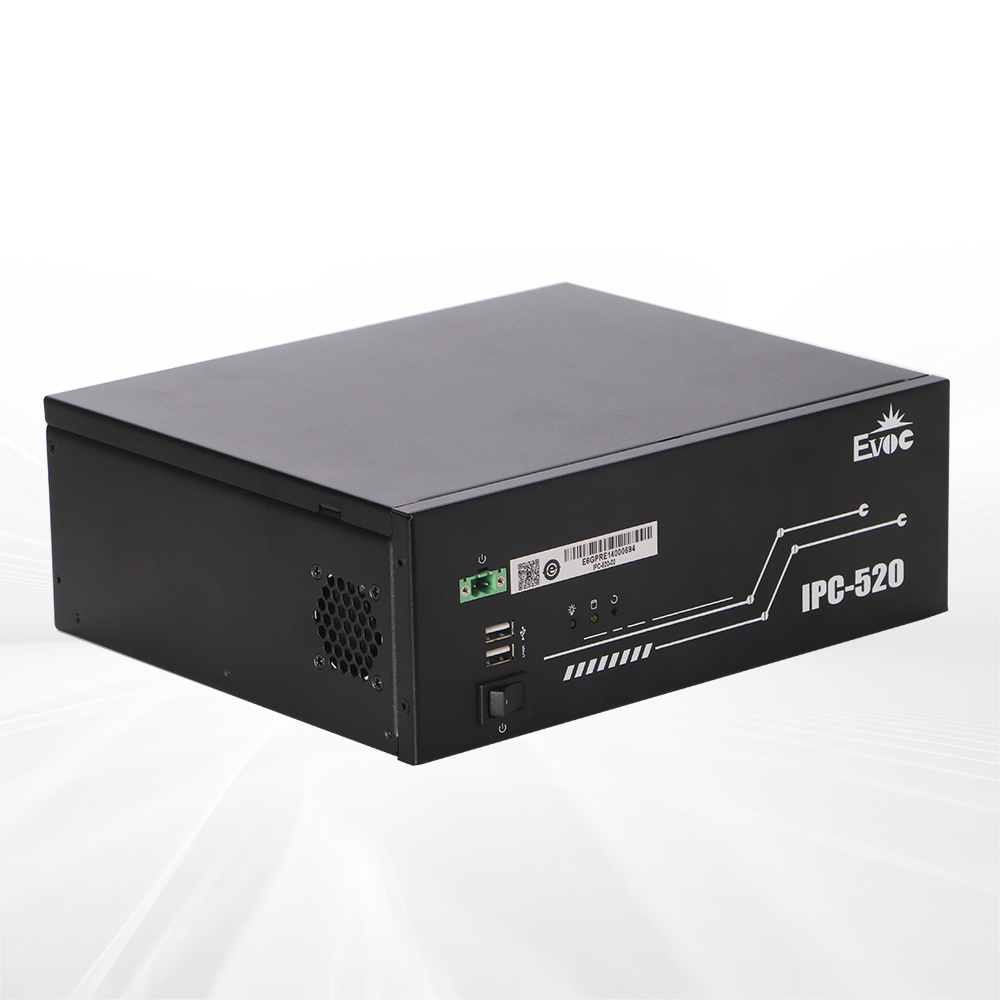

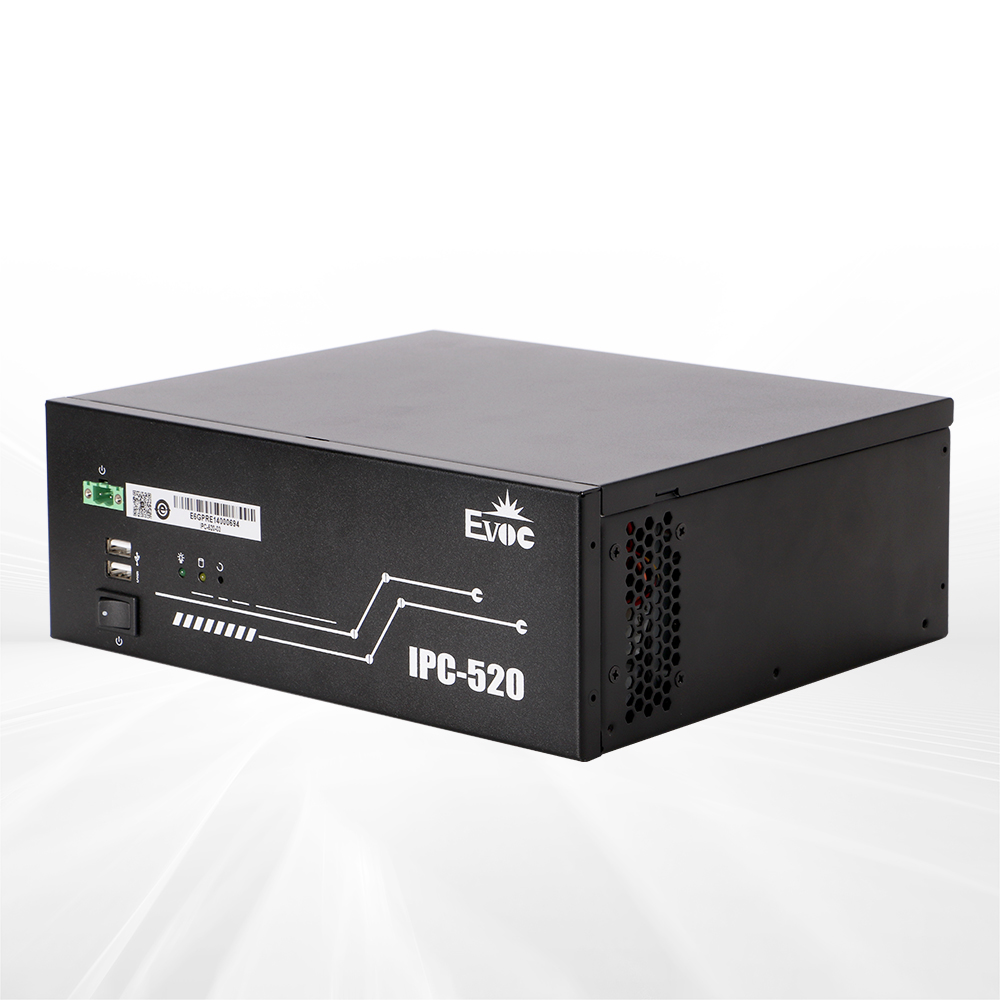

IPC-520S是一款小型紧凑型整机，整机钣金材质，具有良好的散热、抗振性能。可搭配EC7系列主板安装，H110/C236平台的主板支持Intel LGA 1151针脚的第六、七代系列处理器，支持扩展全高半长的扩展卡，具有良好扩展性能，可以满足在狭小空间安装。可广泛应用于工业制造、机器视觉行业、安检行业等行业。
| 项目 | 描述 | |
|---|---|---|
| 主板 | 支持MiniITX主板 | |
| 芯片组 | 英特尔H110/C236平台芯片组 | |
| CPU | 支持InteL LGA 1151针脚的第六七代系列处理器 | |
| 内存 | 1个DDR4 U-DIMM槽，最大支持16G内存容量 | |

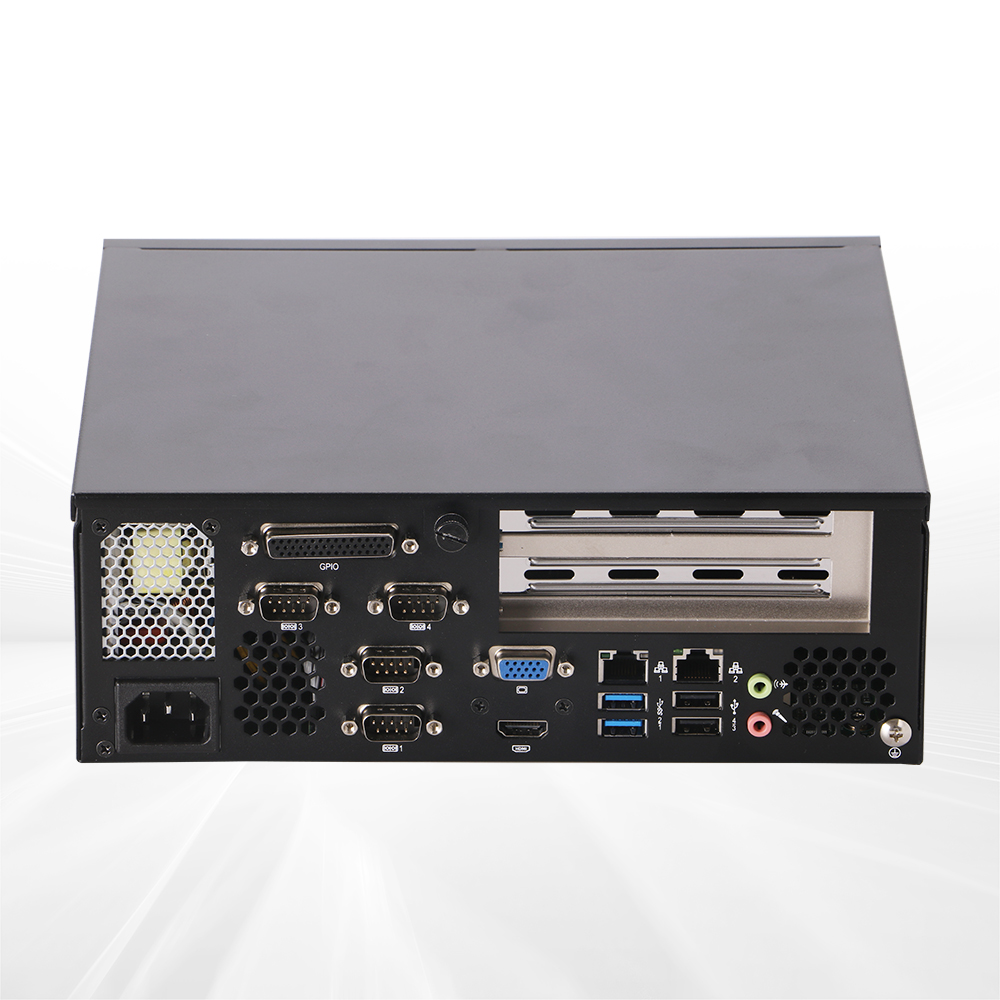

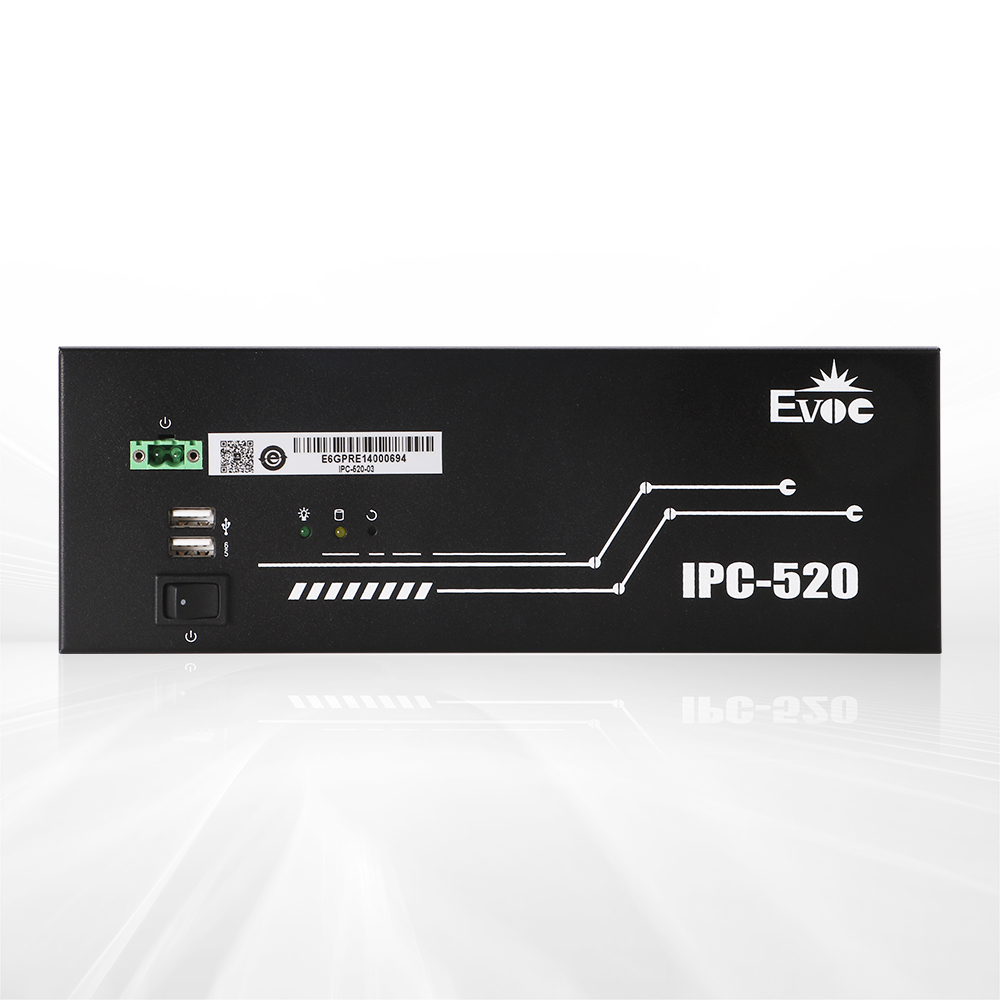

| I/O接口 | 后置： 2个USB3.0，2个USB2.0 4个COM，COM1、COM2支持RS232\RS422\RS485 1个VGA、1个HDMI 2个千兆网口 1个ATX电源插座 1个LINE-IN、1个LINE-OUT 1个16位GPIO通过引线以DB44式引出 前置： 2个USB2.0接口 前置电源开关 凤凰端子接口用于连接前置电源 |
|
| 存储器 | 1个2.5寸减震硬盘位，不持光驱安装 | |
| 总线扩展 | 1个PCIEx16 | |
| 工作温度 | 0℃～50℃，5%～90%(非凝结状态) | |
| 存储温度 | -20℃～60℃，5%～90%(非凝结状态） | |
| 电源供电 | MiniATX 工业级电源 | |
| 操作系统 | WIN7、WIN8、WIN10、LINUX | |
| 外形尺寸 （W×H×D） |
250mm×210mm×88mm | |
| 料号 | 型号 | 描述 |
|---|---|---|
| 0010-114851 | IPC-520S-01 | 搭配EC7-1821-H110主板/I3-6100/4G内存/500G硬盘/ATX 200W 电源/无光驱，不带键盘和鼠标/2个网口、6个串口（4个机箱外置，2个主板插针）、VGA+HDMI双显、6个USB/1个LINE-IN、1个LINE-OUT/1个16路的GPIO插针通过引线以DB44引出/1个PCIE*16（机箱上方带散热孔） |
| 0010-114861 | IPC-520S-02 | 搭配EC7-1821-H110主板/I5-6500/4G内存/1T硬盘/ATX 200W 电源/无光驱，不带键盘和鼠标/2个网口、6个串口（4个机箱外置，2个主板插针）、VGA+HDMI双显、6个USB/1个LINE-IN、1个LINE-OUT/1个16路的GPIO插针通过引线以DB44引出/1个PCIE*16（机箱上方带散热孔） |
| 0020-062731 | IPC-520S准系统 | 搭配EC7-1821-H110-01主板/无CPU/无内存/无硬盘/ATX 200W 电源/无光驱，不带键盘和鼠标/2个网口、6个串口（4个机箱外置，2个主板插针）、VGA+HDMI双显、6个USB/1个LINE-IN、1个LINE-OUT/1个16路的GPIO插针通过引线以DB44引出/1个PCIE*16（机箱上方不带散热孔）注：采用轴流风扇式散热器，该配置不支持插扩展卡 |
| 0020-062741 | IPC-520S-01准系统 | 搭配EC7-1821-C236主板/无CPU/无内存/无硬盘/ATX 200W 电源/无光驱，不带键盘和鼠标/2个网口、6个串口（4个机箱外置，2个主板插针）、VGA+HDMI双显、6个USB/1个LINE-IN、1个LINE-OUT/1个16路的GPIO插针通过引线以DB44引出/1个PCIE*16（机箱上方带散热孔） |
| 名称 | 类型 | 平台 | 版本号 | 更新日期 | 大小 | 下载 |
|---|---|---|---|---|---|---|
| 产品说明书 | 全平台 | VOL15.0 | 2025-04-23 | 0.47MB | 下载 𐃯 |
