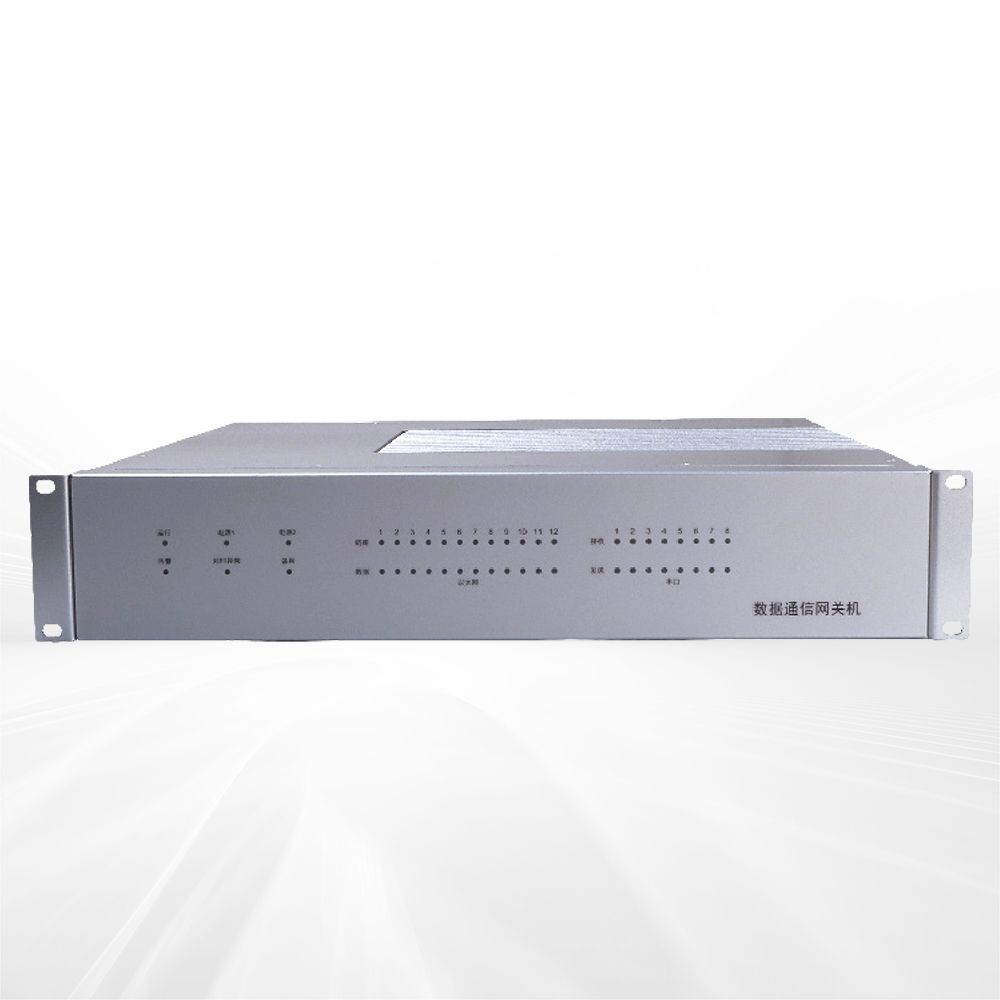

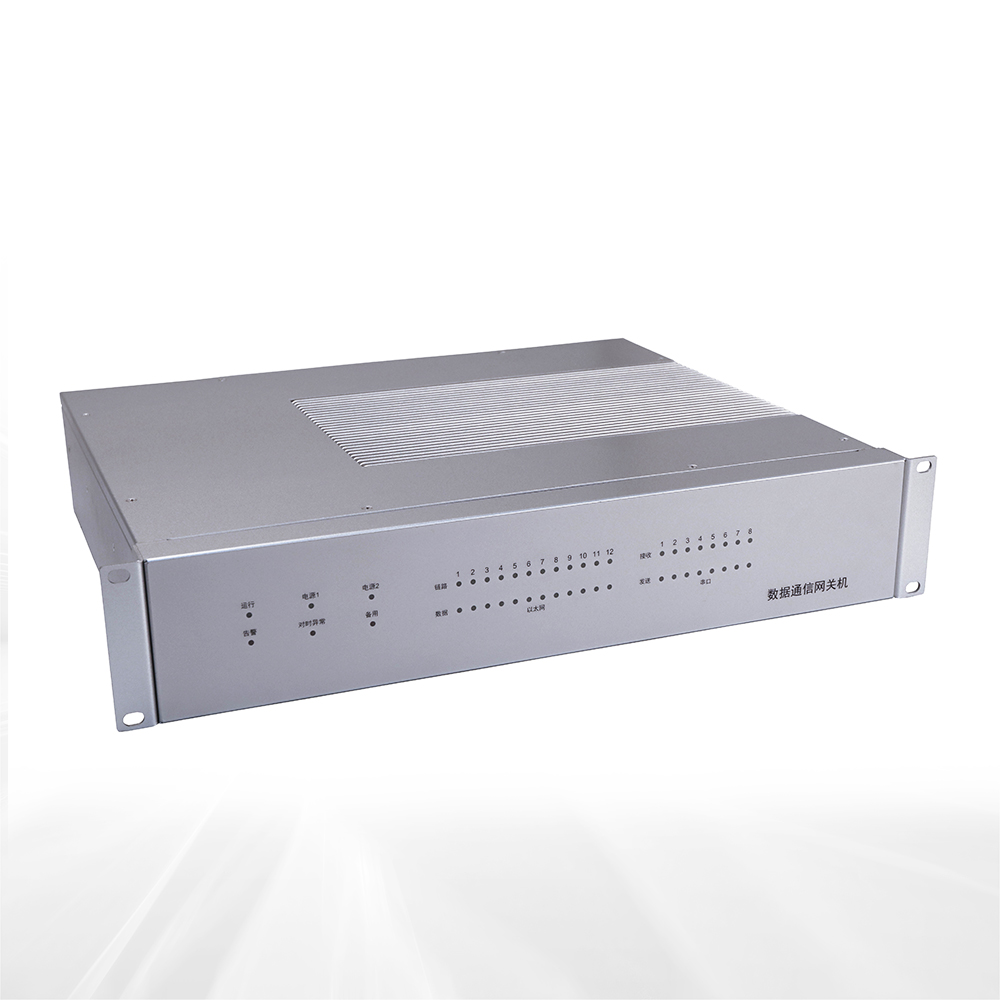

2U标准上架多网口行业专用整机
SPC-8271D是一款19〞2U标准上架多网口整机。采用COM板和载板架构，采用INTEL SkyLake-U Soc平台，通过高速连接器连接载板，载板引出各功能模块，具有丰富的扩展接口。整机前面板及箱体采用钣金结构，散热优良、EMC防护等级高、优良防尘性能。可广泛应用于变电站远程终端管理、智能电网调度通信管理机和地铁电力监控系统（PSCADA）、地铁综合监控前置机（FEP），完全满足IEC 61850国际标准。
| 项目 | 描述 | |
|---|---|---|
| 系统配置 | 处理器 | 基于Intel 3955U 2.0GHz/I3-6100U 2.3GHz/I5-6300U 2.4GHz/I7-6600U 2.6GHz处理器 |
| 芯片组 | SkyLake-U SOC | |
| 内存 | 提供2条260Pin DDR4 2133MHz So-DIMM内存插槽，单条内存最大16GB，最大总内存容量32GB | |
| I/O 接口 | 网口 | 板载配置固定6个千兆RJ45网络接口； 整机标配1个网络模块(6个千兆RJ45网络接口) 注：可自由配置网络模块和串口模块 |
| 显示 | 1个标准VGA显示接口 | |
| USB | 整机提供3个USB2.0接口 | |
| COM | 可选装1个串口模块（含8个串口） | |
| 指示灯 | 根据不同配置而定 | |
| DI/DO | 支持2路DO继电器接口 | |
| 扩展总线 | 2个网络模块或串口模块扩展槽（非标X4） 1个标准PCIE X1扩展槽 |
|
| 存储器 | 2个2.5寸硬盘位 | |
| 工作环境 | -5℃～+45℃ | |
| 存储环境 | 存储温度 | -25℃～+70℃ |
| 存储湿度 | 温度40℃，相对湿度95%（非凝结状态） | |
| 安装方式 | 机架式 | |
| 产品尺寸 | 不含挂耳：425mm（宽）*88mm（高）*375mm（深） | |
| 净重 | 约11.25Kg（不包含包装、配件重量） | |
| 电源 | 输入：AC/50Hz，110V～220V； DC，110V～220V单电源、冗余电源可选 | |
| 对时 | 支持B码对时 | |
| 电磁兼容性 | 满足国家电力四级 | |
| 操作系统 | 支持湖南麒麟、Cent OS等高内核版本Linux系统 | |
| 料号 | 型号 | 描述 |
|---|---|---|
| 0010-145661 | SPC-8271D | 2U 19"上架型多网口多串口整机/Celeron-3955U 2.0GHz/4G内存/128G SSD(非宽温)/12个千兆网口/8个隔离串口/3个USB2.0后置/1个VGA/1个B码/2路DO继电器输出/AC、DC110V～220V输入 150W双电源/失电报警/中性LOGO |
| 0010-145671 | SPC-8271D-01 | 2U 19"上架型多网口多串口整机/INTELI3-6100U 2.3GHz/4G内存/128G SSD(宽温)/6个千兆网口/8个隔离串口/3个USB2.0后置/1个VGA/1个B码/2路DO继电器输出/AC、DC110V～220V输入150W双电源失电报警/中性LOGO |
| 0010-145681 | SPC-8271D-02 | 2U 19"上架型多网口多串口整机/INTELI5-6300U 2.3Hz/4G内存/128G SSD(非宽温)/12个千兆网口/8个隔离串口/3个USB2.0后置/1个VGA/1个B码/2路DO继电器输出/AC、DC110V～220V输入 150W双电源/失电报警/中性LOGO |
| 0010-203761 | SPC-8271D-03 | 2U 19"上架型多网口多串口整机/INTELI7-6600U 2.3Hz/16G内存/512G SSD(半宽温)/12个千兆网口/8个隔离串口/3个USB2.0后置/1个VGA/1个B码/2路DO继电器输出/AC、DC110V～220V输入 150W双电源/失电报警/中性LOGO |
| 名称 | 类型 | 平台 | 版本号 | 更新日期 | 大小 | 下载 |
|---|---|---|---|---|---|---|
| 产品说明书 | 全平台 | VOL15.0 | 2025-04-24 | 0.47MB | 下载 𐃯 |
