自动售检票专用控制器

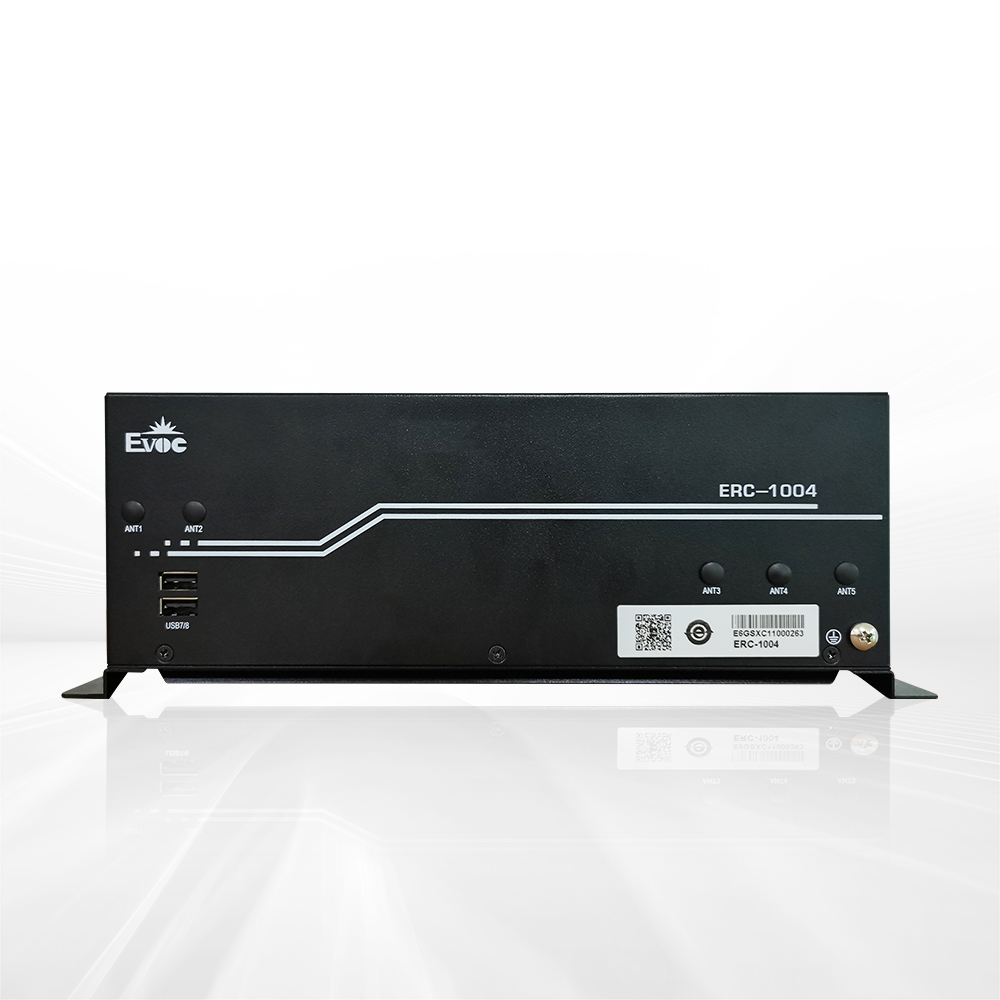

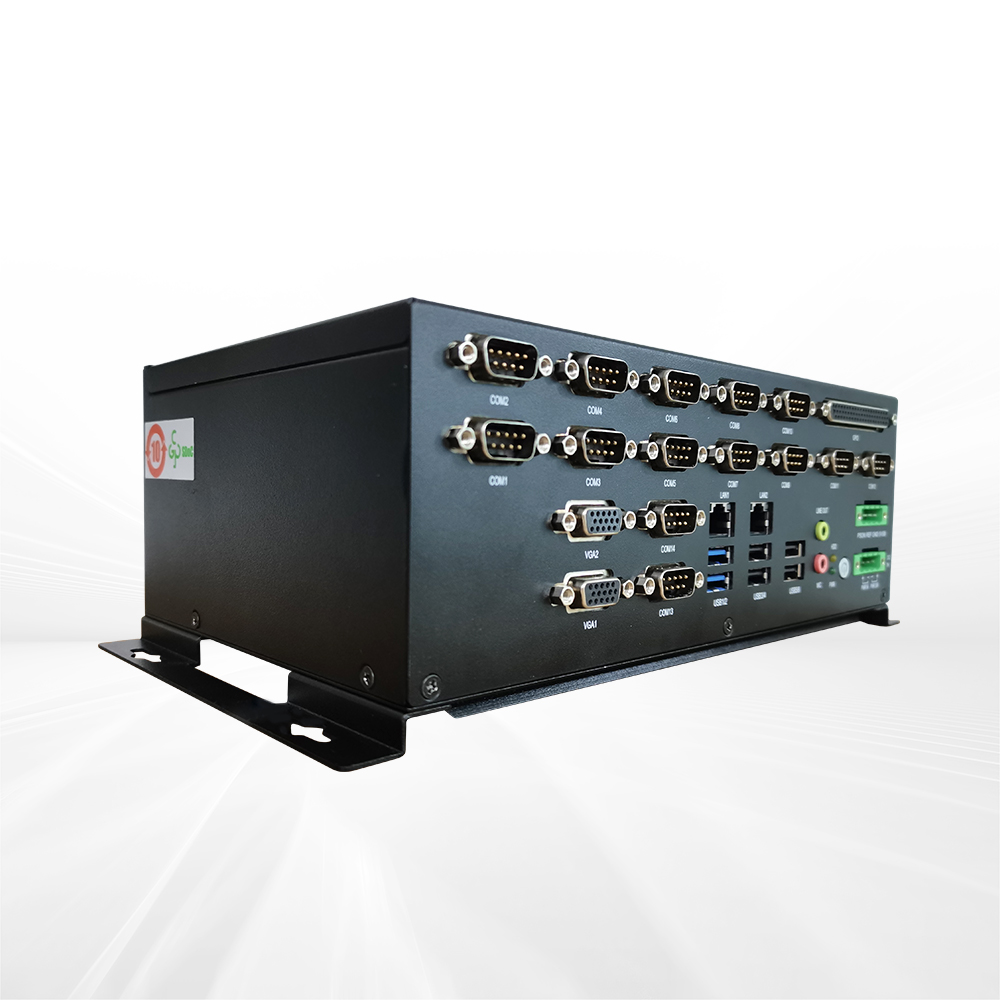

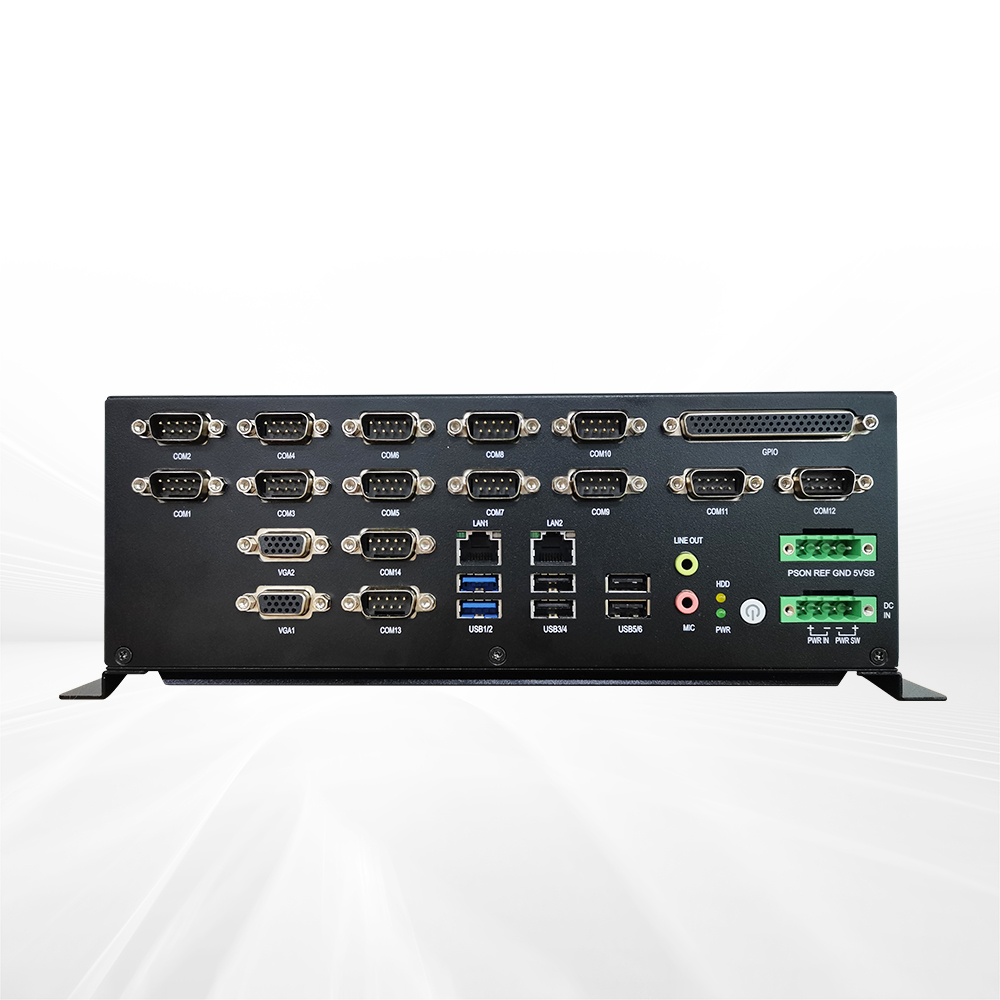

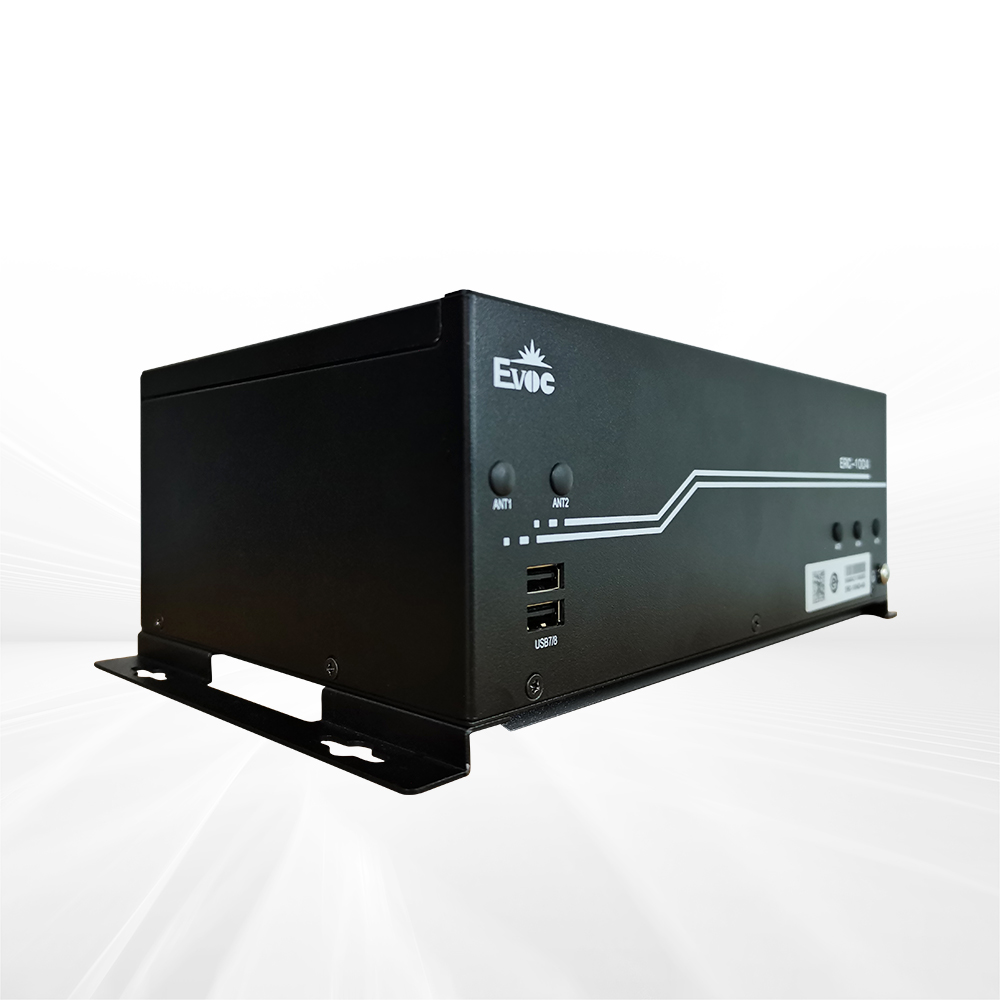

ERC-1004B是一款多串口多显示低功耗无风扇嵌入式整机，专门针对地铁AFC系统的终端设备主控单元应用而设计,此款整机结构紧凑,内部布局合理，1/0和扩展接口丰富,可广泛应用于地铁AFC系统自动检票机(AGM)、自动售票机(TVM)和半自动售票机(BOM)终端设备主控单元。
| 项目 | 描述 | |
|---|---|---|
| 系统配置 | 处理器 | 板载Intel® Celeron J1900 CPU 2.0GHz M60A-H：Intel® H110/C236：支持6/7/8代Intel® Core™ I3/I5/I7系列，支持9代Intel® Core™ I3/I5系列，LGA1151，CPU TDP ≤ 65W |
| 芯片组 | Intel® Baytrail-I SOC | |
| 内存 | 板载DDR3L内存 2GB/4GB/8GB可选 | |
| I/O 接口 | 网口 | 2个10/100/1000Mbps RJ45网口，LAN1支持网络唤醒 1个10/100Mbps RJ45网口（可选） |
| 显示 | 1个LVDS可选，DB24+4接口，分辨率1920×1080，支持单通道 | |
| USB | 5个USB2.0,1个USB3.0 | |
| COM | 14个RS232串口，其中4个RS232/422/485接口 | |
| GPIO | 32路GPIO接口 | |
| PS/2 | 1个PS/2 | |
| Audio | 1组音频接口，支持MIC-IN/LINE-OUT | |
| 天线 | 2个天线孔 | |
| 扩展总线 | 主板集成 | 1个PCI扩展槽（可选） 1个MiniPCIe扩展槽 1个SIM卡槽（可选） |
| 存储器 | 硬盘 | 1个2.5寸固态硬盘位 mSATA和固态硬盘二选一 |
| M-SATA/Cfast | 1个CFast卡槽、1个mSATA接口 | |
| 工作环境 | 工作温度 | -20℃～+70℃ |
| 存储环境 | 存储温度 | -40℃～+80℃ |
| 存储湿度 | 温度40℃，相对湿度95%（非凝结状态） | |
| 安装方式 | 壁挂式、桌面式 | |
| 产品尺寸 | 不含脚架：260mm（宽）× 91.7mm（高）× 165mm（深） | |
| 电源 | 支持DC12V电源输入，可选DC9-36V输入 支持电源唤醒功能 |
|
| 操作系统 | WIN7(64bit)、WIN10、LINUX(2.6 内核) | |
| 料号 | 型号 | 描述 |
|---|---|---|
| 0010-198321 | ERC-1004B-4G/J1900/4G/64GSSD/14串-N/6USB | 板载J1900 2.0 Ghz/板载4GB内存/14个串口/32路 GPI0/5个USB2.0/1个USB3.0/1个VGA/2个网口/1个PS2接口/1组Audio/1个MiniPCle/512KB NVRAM/16GB CFast卡/64GB SSD/DC12V输入/支持电源唤醒功能 |
| 名称 | 类型 | 平台 | 版本号 | 更新日期 | 大小 | 下载 |
|---|---|---|---|---|---|---|
| 产品说明书 | 全平台 | VOL15.0 | 2025-04-24 | 0.44MB | 下载 𐃯 |
