COM Express核心板

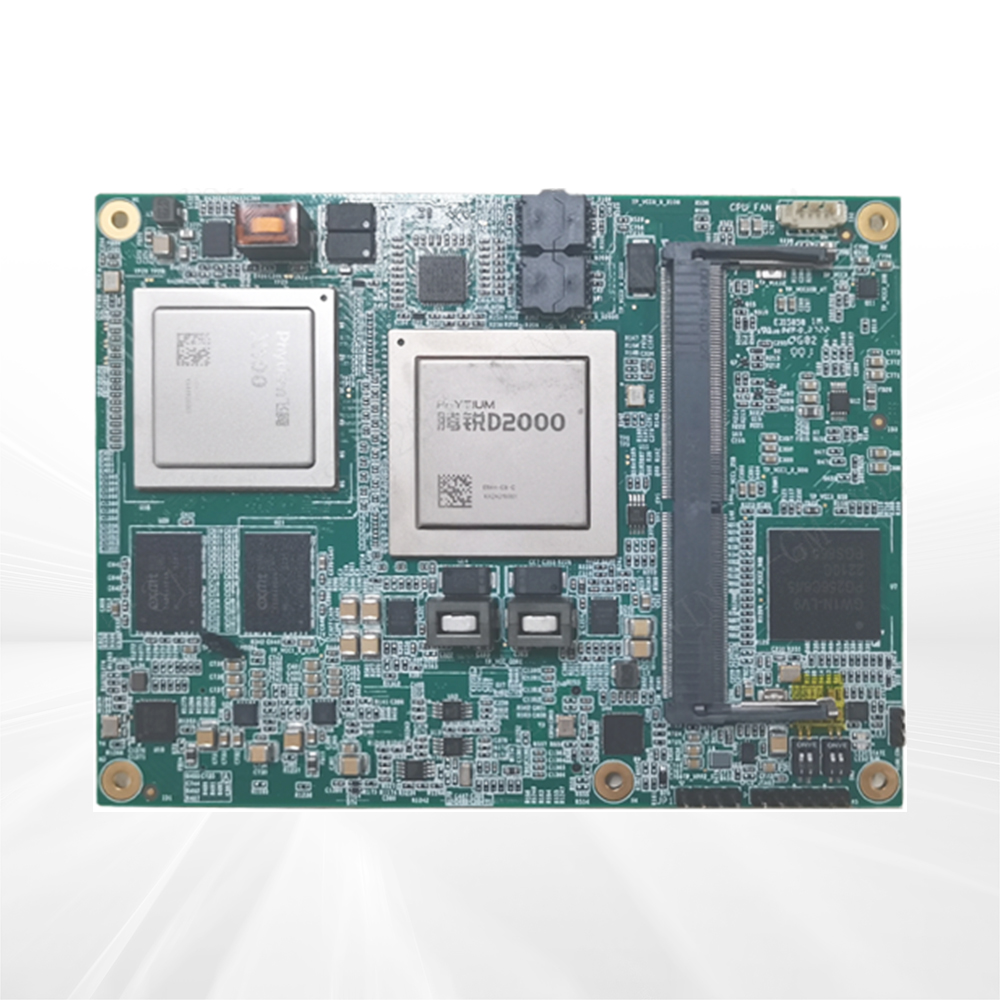

COM-1505-FT是基于飞腾D2000八核处理器并搭载X100高性能桥片为核心的COM Express模块，其结构符合COM ExpressTM125 x 95的Basic module标准，为标准的TYPE6规范，国产化率为100%，集成了丰富的外围接口和总线，使用户可以快速的搭建基于飞腾D2000的系统平台。
CPU采用腾锐D2000八核处理器，主频为2.3GHz（宽温2.0GHz）；搭载飞腾新一代自主桥片X100，集成3D GPU显示功能，1路SO-DIMM DDR4内存插槽。该模块结构紧凑、功耗低、整板采用SMT工艺设计，具有高性能、高国产化、高稳定、高可靠等特点，可广泛应用于GF、政府、科研、医疗、电力、通讯、交通等领域。
| 项目 | 描述 | |
|---|---|---|
| 处理器 | 腾锐D2000/8 | |
| 芯片组 | X100 | |
| 系统内存 | 1路SO-DIMM DDR4内存插槽，最大支持32G | |
| 存储配置 | 4*SATA3.0 | |
| 显示信号 | 1*DP，1*VGA | |
| USB信号 | 4*USB2.0，4*USB3.0 | |
| 网络信号 | 1路10/100/1000Mbps 以太网 | |
| 声卡配置 | 1*HAD | |
| 其它接口信号 | 2路串口 8*GPIO（4*GPI/4*GPO） 1路I2C 1路FAN |
|
| 总线扩展 | 1*PCIE3.0X16（可分为2*X8）、8*PCIE3.0X1 | |
| 总线扩展 | 1*PCIE3.0X16（可分为2*X8）、8*PCIE3.0X1 | |
| 电源供电 | 单12V供电和5VSB、12V供电 | |
| 环境要求 | 单板工作温度： COM-1505-FT-01：-20℃～+55℃； COM-1505-FT-02：-40℃～+55℃； |
|
| 主板贮存温度：（-55）℃～（+70）℃ | ||
| 恒定湿热：（40）℃（ 95）%RH无凝结 | ||
| 产品尺寸 | 125mm × 95 mm | |
| 操作系统 | 银河麒麟、统信UOS | |
| 料号 | 型号 | 描述 |
|---|---|---|
| 0030-023921 | COM-1505-FT-01 | FT D2000/8处理器（2.3GHz/-20℃～+55℃）/1*DDR4/VGA/DP/4*USB3.0/4*USB2.0/4*SATA3.0/1*LAN/2*COM/1*PCIE3.0X16/8*PCIE3.0X1 |
| 0030-023931 | COM-1505-FT-02 | FT D2000/8处理器（2.0GHz/-40℃～+55℃）/1*DDR4/VGA/DP/4*USB3.0/4*USB2.0/4*SATA3.0/1*LAN/2*COM/1*PCIE3.0X16/8*PCIE3.0X1 |
| 1500-008991 | COM-1505-FT散热器模块 | 散热器模块/ROHS |
