工控机在X光安检机中的应用

应用背景

在当今社会，安全问题备受关注。随着人流量的不断增加，各种场所如机场、车站、地铁站、商场等都需要高效、准确的安检设备来确保人员和物品的安全。X光安检机作为一种重要的安全检测工具，广泛应用于各个领域。而工控机在 X 光安检机中扮演着关键的角色，为安检系统的稳定运行和高效检测提供了有力支持。

行业痛点

1. 稳定性不足：传统的安检机控制系统在长时间运行过程中容易出现故障，影响安检效率和准确性。

2. 处理能力有限：面对大量的安检数据和复杂的图像分析任务，普通计算机的处理能力难以满足需求。

3. 兼容性差：不同厂家的安检设备和软件之间兼容性不佳，导致系统集成和升级困难。

4. 维护成本高：安检机的故障维修需要专业技术人员，且维修时间长，增加了企业的运营成本。

解决方案

X光安检机一般用于大使馆、会议中心、会展中心、酒店、商场、机场、火车站、汽车站、政府机关大楼。大型活动等场所等半户外环境下。应用场所可能存在高低温,高湿度的环境。其主要工作原理:当待险物品在传动装置的拖动下进入X射线照射区域，X射线透过被检物品到达上方的射线深测器，经过射线探测器的光电转接，透射X射线束被转换为弱的电信号，经过一系列放大和A/D(模/数)转换，由图像采集和传输单元传送到工控机，经过工控机内部的图像处理软件处理，最终将待检物体的图像显示到显示器上，检测人员可以依据图像包含的物质属性，以颜色作区分判断。

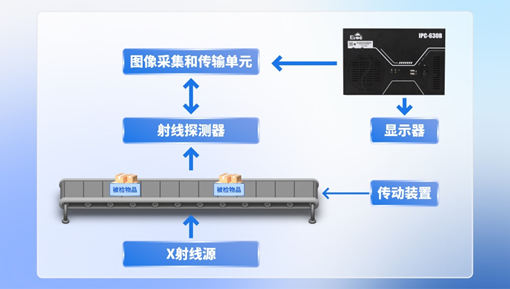

拓扑结构图：

工控机一方面实现图像的处理和显示，一方面对系统的外围设备作以监控，将其状态信息实时反馈给系统软件，进行相应处理，现场应用环境比较复杂，因此对工控机的要求主要如下:

1.干扰性强，不受环境和设备本身的电磁干扰，

2.强大的处理能力，满足现场图像实时传导，保障软件快速运行;

3.断电后来电自启动功能;

4.要求能 24H 不间断，稳定工作;

5.耐高低温,要求0~+50℃温度环境下稳定使用,

6.维护简单便捷、散热性能良好。

当系统上电，开机初始化，机罩电气连锁完整并反馈给系统控制板、开X射线探测器、清空报警灯信号、以及显示器初始化。

工作人员使用键盘发出检测指令，马达启动，待检物品传送检测通道，触发光障信号，光障信号通过系统控制板送达工控机，使得X射线源开启，完成照射，物体离开通道，机器另一侧光障信号上传至工控机关闭X射线源，整个过程同步进行图像采集和传输，并显示。

相关产品

客户收益

方案优势：

1.强大的运算及处理能力

2.搭载国产兆芯平ZX-C4580 四核处理器，运算性能远远不低于现有客户使用方案,

3.超强的 EMC性能，抗干扰性强，不受环境和设备本身的电磁干扰;

4.稳定可靠运行，24小时正常运行，且支持断电后来电自启功能，方便地铁、汽车站等工作场所操作人员操作;

5.开放性及兼容性高的硬件平台

6.IPC-630B-ZX国产兆芯平台主板所有接口均采用标准化设计，与客户系统兼容性高，让系统整合、操作者都能够便捷的设定、操作及维护。

价值：

1. 提高安检效率

- 高性能的工控机和定制化软件能够快速处理安检数据，提高安检速度，减少人员等待时间。

- 自动识别违禁物品功能可以减少人工干预，提高安检的准确性和效率。

2. 增强系统稳定性

- 工业级的工控机和优化的系统架构确保了安检系统的稳定运行，减少了故障发生的概率。

- 分布式控制和集中管理的模式提高了系统的可靠性，即使某个模块出现故障，也不会影响整个系统的运行。

3. 降低维护成本

- 专业的技术支持团队可以及时解决设备故障，减少维修时间和成本。

- 优化后的系统架构便于系统的升级和维护，降低了企业的运营成本。

4. 提升安全防范水平

- 工控机在 X 光安检机中的应用解决方案可以与其他安全系统集成，形成全方位的安全防范体系。

- 提高安检的准确性和效率，有效防止违禁物品进入，提升了场所的安全防范水平。
